凝霜水蒸氣發生裝置是依據GB 4706.13-2014（IEC 60335-2-24）附錄 BB設計的專用測試設備，核心功能是在冰箱冷藏室 / 冷凍室可控、穩定地產生水蒸氣，模擬高濕環境，強制蒸發器結霜，用于驗證冰箱結霜速率、化霜能力、除霜水蒸發效率等關鍵性能，是制冷器具 3C/CE 認證的測試項目。

一、核心標準依據

• GB 4706.13-2014 附錄 BB（凝霜試驗）、IEC 60335-2-24 Annex BB
• 核心要求：在23±2℃、濕度 30%~90%環境下，向冰箱內穩定輸送水蒸氣，使蒸發器在規定時間內達到預設霜層厚度

二、裝置結構（標準配置）

1. 主體組件

• 蒸汽發生腔（水槽）：不銹鋼 / 紫銅材質，容積1~2L，內置5~10W加熱源（白熾燈 / 加熱管），帶水位控制與防干燒保護
• 導氣 / 布氣系統：硅膠軟管 + 多孔擴散頭，將蒸汽均勻送入冰箱擱架 / 風道，避免局部過濕
• 溫控 / 計時模塊：PID 控溫（±0.5℃）、定時啟停，記錄結霜 / 化霜時間
• 溫濕度監測：內置PT100 / 熱電偶與濕度傳感器，實時監控箱內溫濕度

2. 關鍵參數（標準值）

• 蒸汽發生量：50~200g/h（可調）
• 工作電源：AC220V 50Hz
• 外形尺寸：約145×145×145mm（緊湊型）
• 材質：主體SUS304 不銹鋼，導熱板紫銅板

三、工作原理

1. 加水：水槽注入去離子水 / 蒸餾水，水位至刻度線
2. 加熱蒸發：加熱源啟動，水沸騰產生飽和水蒸氣
3. 輸送擴散：蒸汽經軟管、擴散頭進入冰箱內部，與冷空氣混合
4. 結霜：高濕空氣流經 **-18℃~-25℃蒸發器，水蒸氣遇冷凝華成霜 **
5. 控制：按設定時間 / 霜厚停止供氣，進入化霜測試階段

四、標準測試流程（GB 4706.13 附錄 BB）

1. 準備：冰箱空載、門關閉、穩定運行至 **-18℃**；裝置置于冷藏室擱架，連接導氣管
2. 供氣結霜：啟動裝置，按50~100g/h速率供氣6~8 小時，直至蒸發器霜層 **≥4mm**
3. 停止供氣：關閉蒸汽，記錄初始霜厚、溫度
4. 化霜測試：啟動冰箱化霜程序，記錄化霜時間、化霜后溫度回升、除霜水蒸發情況
5. 判定：化霜時間≤30min、無積水、蒸發盤無溢出為合格

五、測試目的與意義

• 驗證冰箱化霜系統可靠性（加熱器、定時器、排水系統）
• 評估除霜水蒸發效率，防止積水結冰、影響制冷
• 確保在高濕惡劣工況下，冰箱性能穩定、能耗合規
• 是3C 認證、CE 認證的強制性能測試項目
•

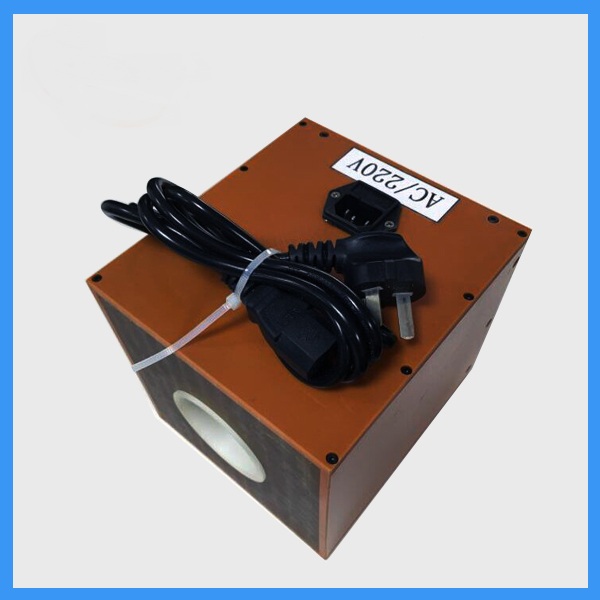

GB4706.13-2014 凝霜試驗裝置

一、符合標準及條款

GB4706.13-2014 《家用和類似用途電器的安全 制冷器具、冰淇淋機和制冰機的特殊要求》附錄BB

二、試樣范圍、用途、原理、結構及使用環境

試樣及限制：制冷器具冰箱冷藏室

試驗用途：用于考核制冷器具冰箱冷藏室除霜時間和水蒸發的的測試

測試原理：加熱蒸發水，使其形成蒸氣

設備結構及特點：設備外形尺寸約：145×145×145（mm）W×D×H，

設備重量：10kg

使用環境：電源：AC220V 50Hz，工作溫度23±2℃ 濕度30%-90%；

三、性能指標

邊框材質：PVC或者電木板

導熱板材質：紫銅板

加熱源：5W白熾燈

輸入電壓：20-220v可調節

銅杯尺寸：Ф60×55mm

消耗水稱重方式：數字顯示電子天平

注入方式：手動注入
