一、核心標準依據

• GB 4706.13-2014《家用和類似用途電器的安全 制冷器具、冰淇淋機和制冰機的特殊要求》第 15.101、15.102 條。
• GB 4706.25-2008附錄 AA（圖 101）規定裝置結構與試驗方法。
• 核心要求：溢出液體不得影響電氣絕緣，試驗后需通過電氣強度與泄漏電流測試。

二、裝置結構（GB 4706.13 圖 101）

1. 核心組件（標準配置）

• 標準溢水容器：帶凸緣的矩形 / 方形水槽，材質SUS304 不銹鋼（防銹），容積適配冰箱擱架尺寸。
• 移動塊（配重塊）：不銹鋼材質，由釋放銷 / 釋放機構支撐于水面，觸發后快速下沉，使液體瞬間溢出。
• 橋式支架：支撐移動塊，確保釋放后水流以最不利角度（覆蓋箱體背面、側面及電子元件）溢出。
• 釋放機構：手動 / 電動觸發，保證移動塊瞬間脫離，水流一次性溢出。

2. 試驗溶液（強制要求）

• 配方：1% NaCl（氯化鈉）+ 0.6% 酸性清洗劑的水溶液，模擬廚房導電 / 腐蝕性液體。
• 水位：加至容器凸緣水位（滿溢臨界狀態）。

3. 安裝與定位（最不利散熱 / 浸濕）

• 移除冰箱所有可拆卸擱架、容器，斷開電源，保留燈罩。
• 裝置置于冰箱擱架原位置，底部水平支撐，高度確保水流最大面積覆蓋箱體背面、側壁及內部電子元件（如控制板、傳感器、接線端子）。
• 單次試驗僅用 1 個裝置；無殘留水時可在不同位置重復。

三、完整測試流程

1. 準備：配制標準溶液，容器加水至凸緣，移動塊由釋放機構支撐于水面。
2. 觸發：釋放移動塊，液體瞬間溢出，浸濕冰箱內部最關鍵電氣區域。
3. 靜置：保持5 分鐘，模擬液體滲透與殘留。
4. 電氣安全測試（立即進行）：
   • 電氣強度：按 GB 4706.1 第 16.3 條，施加1250V/1min（I 類器具），無擊穿、閃絡。
   • 泄漏電流：按第 16.2 條，I 類器具≤3.5mA，II 類≤0.25mA。
5. 外觀檢查：無導致爬電距離 / 電氣間隙低于限值的水跡，絕緣無損壞。

四、合格判定（關鍵）

• 電氣強度試驗無擊穿、無閃絡。
• 泄漏電流不超標。
• 無影響絕緣的水跡，爬電距離 / 電氣間隙符合第 29 章要求。
•
•

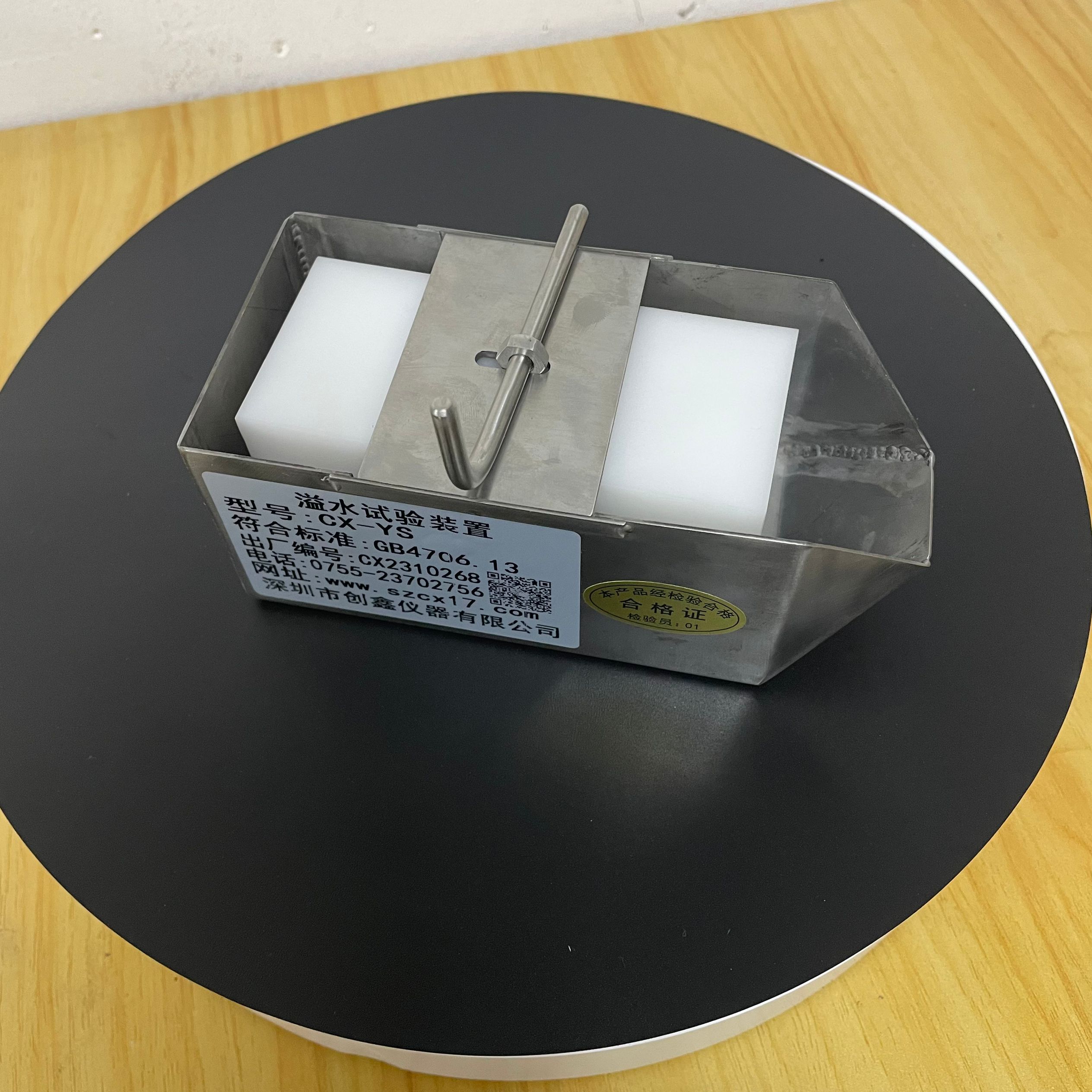

  電冰箱溢水試驗裝置主要技術參數：

  1、標準容器一套

  2、試驗介質為1℅的NaCL和0.6℅的酸性清洗劑

  3、移動塊體積140mL±5mL，質量200±10g
