熱水器溫升測試角是依據GB 4706.1/IEC 60335-1標準設計的專用測試裝置，用于模擬熱水器貼近墻角安裝的實際使用環境，在最不利散熱條件下測量其各部位溫升，評估熱安全性能。

標準參數

1. 基本構造

• 三面圍合的90° 直角空間，由兩塊垂直壁板、一塊水平底板組成（壁掛式可加頂部蓋板）。
• 壁板 / 底板：20mm 厚膠合板，表面涂無光黑漆，模擬普通墻面 / 地面。
• 內角縫隙密封，防止氣流干擾。

2. 標準尺寸（熱水器常用）

• 壁板高度：≥1.5m，寬度：≥1.0m。
• 熱水器放置點：距兩側壁面150mm±10mm，模擬靠墻安裝。
• 商用 / 大型熱水器：常用1500×1500×2500mm，帶承重底座。

3. 測溫系統（GB 4706.1）

• 熱電偶：K 型，直徑 **<0.3mm**，貼附于φ15mm、1mm 厚涂黑黃銅片背面。
• 布點：按100mm×100mm矩陣布置，兩側壁 + 底部共81 點。
• 環境：20±5℃，無強制對流、無陽光直射。

二、熱水器測試要點

1. 安裝方式（按最不利散熱）

• 壁掛式熱水器：固定在一側壁板，盡量靠近另一側壁與頂板 / 底板。
• 落地式熱水器：置于底板，盡量靠近兩側壁。

2. 測試工況

• 滿負荷連續運行，直至溫度穩定（1 小時內溫升變化 < 1K）。
• 測量關鍵部位：外殼、進出水口、溫控器、電源線、內部繞組等。

3. 溫升限值（參考 GB 4706.1）

• 金屬外殼：≤55K。
• 塑料外殼：≤75K。
• 電源線：≤45K。
• 內部繞組：≤130℃（故障狀態）。

三、測試目的與意義

• 驗證熱水器在最惡劣散熱條件下的熱穩定性，防止過熱引發火災、觸電。
• 是3C 認證、CE 認證的強制測試項目。
• 評估產品設計、材料、散熱結構的合理性。
•

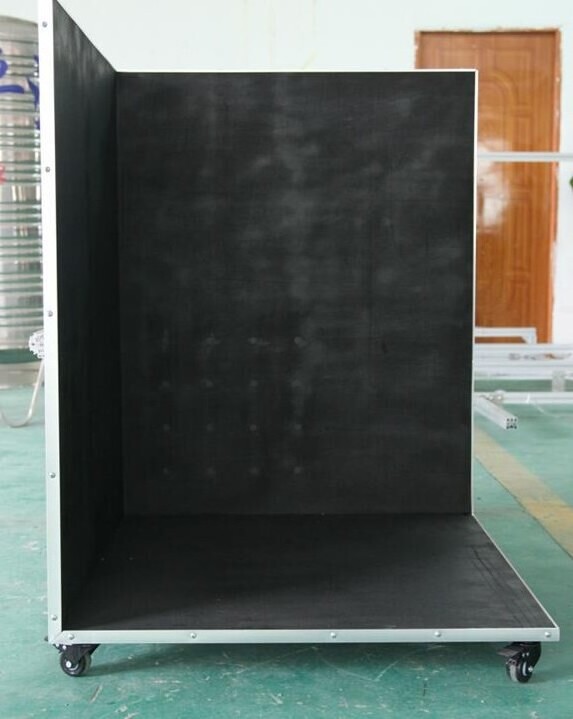

• 熱水器溫升測試角主要技術參數：

• 1.尺寸：1000x1000x1500mm;

  2.熱電偶：直徑小于0.3mm的美國原裝OMEGA熱電偶K型；

  3.測溫銅片：直徑15mm，厚度1mm黃銅片，圓銅片的前表面與膠合板的表面平齊；

  4.測溫點數：每個面不少于48點；

  5.膠合板：厚度約20mm膠合板，正面涂無光黑漆，背面貼灰色膠片板；

  6.活動頂板部分：安裝掛鉤，承重15kg；

  7.結構：1塊底板，2塊側板，1塊頂板，底部用帶剎車萬向輪，頂板可取下來。
