EC 60065（《音頻、視頻及類似電子設備 安全要求》）抗電強度試驗裝置，是依據該標準第13 章 抗電強度條款設計的專用設備，用于驗證設備絕緣系統承受短時過電壓的能力，避免絕緣擊穿引發觸電、火災等安全隱患

一、 核心技術參數（符合 IEC 60065 要求）

1. 電壓頻率：50Hz/60Hz 可切換，波形失真度≤5%；
2. 升壓速率：0~5kV 可調，速率控制在 500V/s 以內，避免沖擊電壓損傷絕緣；
3. 電壓精度：±3% 以內，確保施加電壓符合標準公差；
4. 試驗電極：需采用導電材料（如銅電極），與受試樣品接觸良好，避免尖端放電。

二、 結構組成

1. 高壓發生單元：核心為高壓變壓器，可輸出 0~5kV 交流電壓，具備過壓、過流保護功能；
2. 電壓調節與測量單元：含調壓器、高精度電壓表，用于設定和監測試驗電壓；
3. 泄漏電流監測單元：配備微安表 / 毫安表，實時監測試驗過程中的泄漏電流，超過限值自動切斷電源；
4. 時間控制單元：可精準設定試驗時間（1min 為標準值），計時結束自動降壓、斷電；

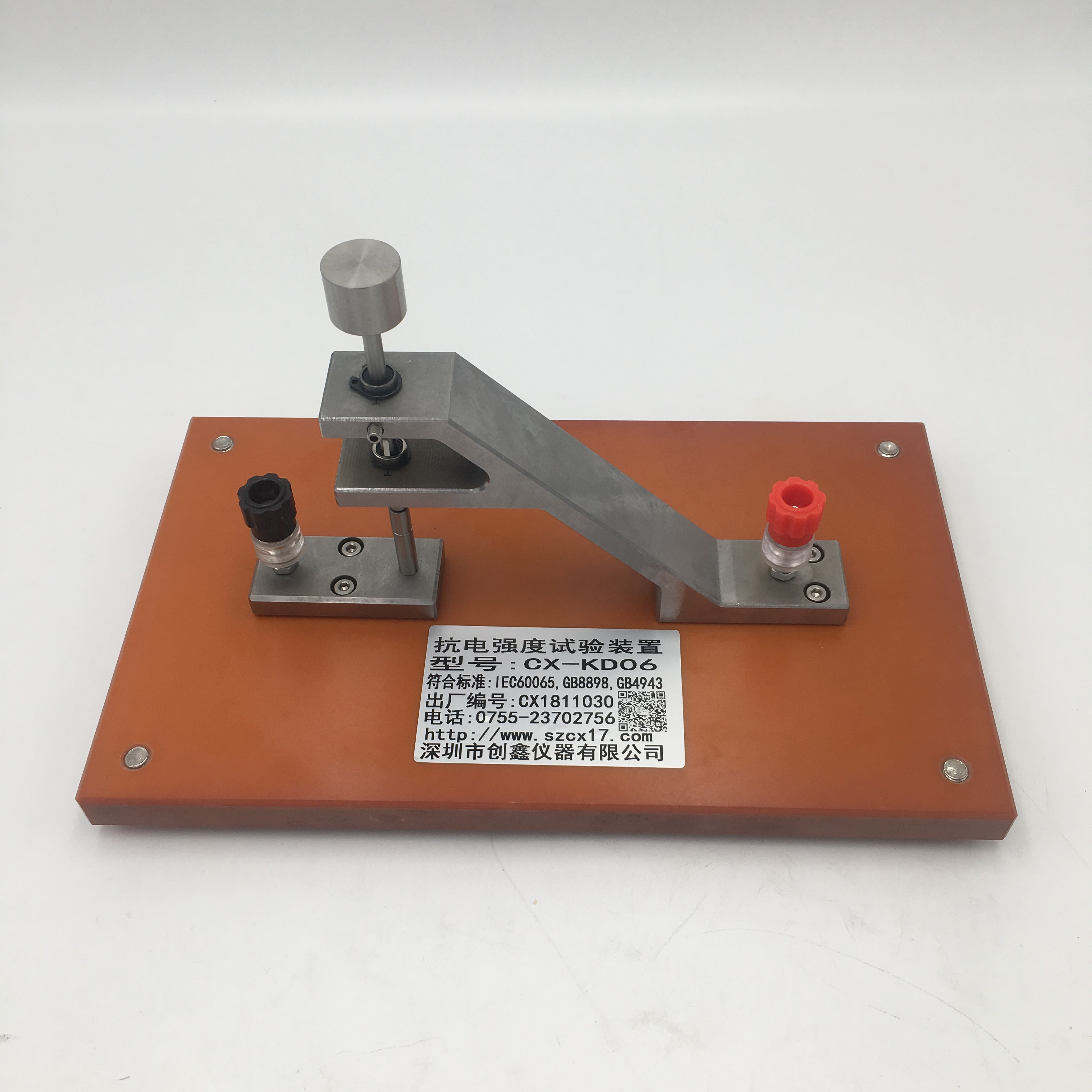

5. 受試樣品夾具：用于固定樣品，保證試驗電極與受試絕緣部位穩定接觸，夾具需具備絕緣性能，避免對地短路。

三、 試驗流程（以基本絕緣為例）

1. 樣品準備
   • 受試設備需處于正常工作溫度（可先運行至穩定溫升）；
   • 斷開設備內部非試驗相關電路，將試驗電極分別連接在帶電部件（如電源線輸入端）與易觸及的金屬部件（如外殼）之間；
   • 若設備無金屬外殼，需用 1mm 厚的金屬箔 包裹易觸及的非金屬表面作為試驗電極。
2. 試驗操作
   • 啟動裝置，以≤500V/s 的速率平穩升壓至規定試驗電壓；
   • 達到試驗電壓后，開始計時，維持 1min，期間觀察泄漏電流數值及設備狀態；
   • 計時結束后，平穩降壓至 0V，斷開電源。
3. 注意事項
   • 試驗過程中禁止人員接觸高壓部件，需配備防護圍欄和漏電保護；
   • 若樣品出現閃絡、擊穿、冒煙等現象，立即終止試驗。

四、 判定標準

1. 無絕緣擊穿（電壓突然下降、泄漏電流急劇增大）；
2. 無閃絡放電（電極間出現持續電弧）；
3. 泄漏電流持續穩定，且不超過標準限值（≤5mA）；
4. 受試設備無明顯損壞，絕緣性能未下降。
