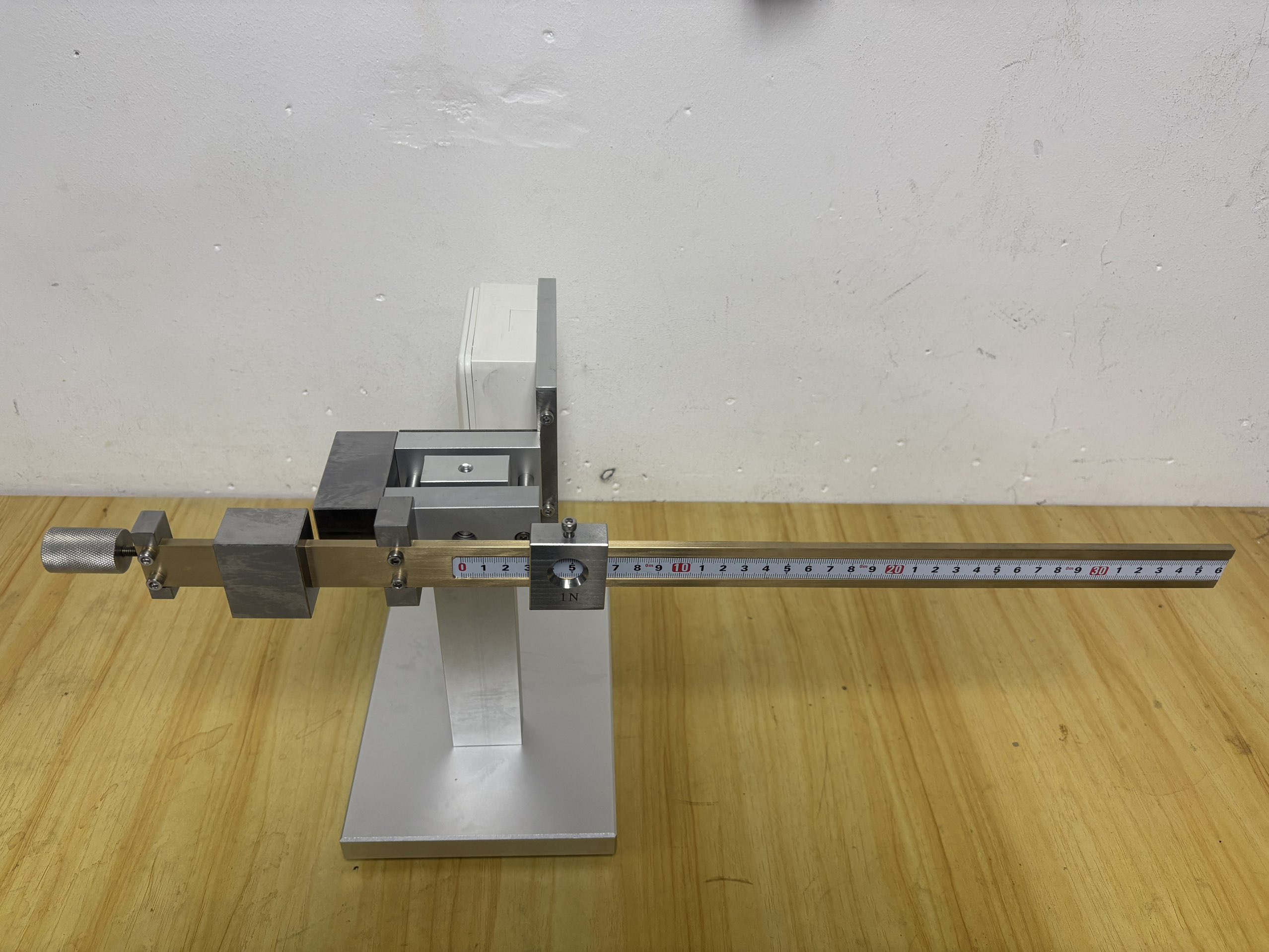

EC60335 插腳扭矩試驗裝置是依據 IEC60335-1（對應國標 GB4706.1）第 22.3 條款設計的專用設備，用于驗證直接插入式電器插腳的機械強度與固定牢固性，防止使用中插腳松動、變形或損壞插座。

二、結構組成

1. 標準插座夾具：無接地觸點，插合面垂直固定，樞軸距插合面 8mm，保證受力點符合標準。
2. 扭矩施加機構：含扭力臂（8mm）、砝碼（50N）或電動扭矩輸出單元，雙向施加 0.4N?m 扭矩。
3. 拉力測試組件：定滑輪 + 砝碼（50N），沿插腳縱向施加拉力并計時 1min。
4. 位移監測系統：精度≥0.1mm 的位移傳感器，實時記錄插腳位移量。
5. 支撐與平衡裝置：保持插座垂直，抵消自身重力力矩，確保測試扭矩精準。

三、試驗流程

1. 樣品準備：插腳清潔無損傷，按正常使用狀態插入測試插座。
2. 扭矩測試：對每個插腳雙向施加 0.4N?m 扭矩，每次持續 1min，觀察插腳是否松動、轉動或變形。
3. 拉力測試：沿插腳縱向施加 50N 拉力，持續 1min，記錄插腳位移量。
4. 狀態檢查：試驗后核查插腳無明顯松動、位移超標（通常≤0.5mm），且電器內部部件無損壞。

四、判定標準

1. 扭矩試驗：插腳無轉動、松動，扭矩值穩定不超過 0.4N?m，無異常聲響。
2. 拉力試驗：插腳位移≤0.5mm，無脫落、斷裂，內部接線無松動。
3. 綜合判定：試驗后器具絕緣性能、電氣連接正常，無安全隱患。
