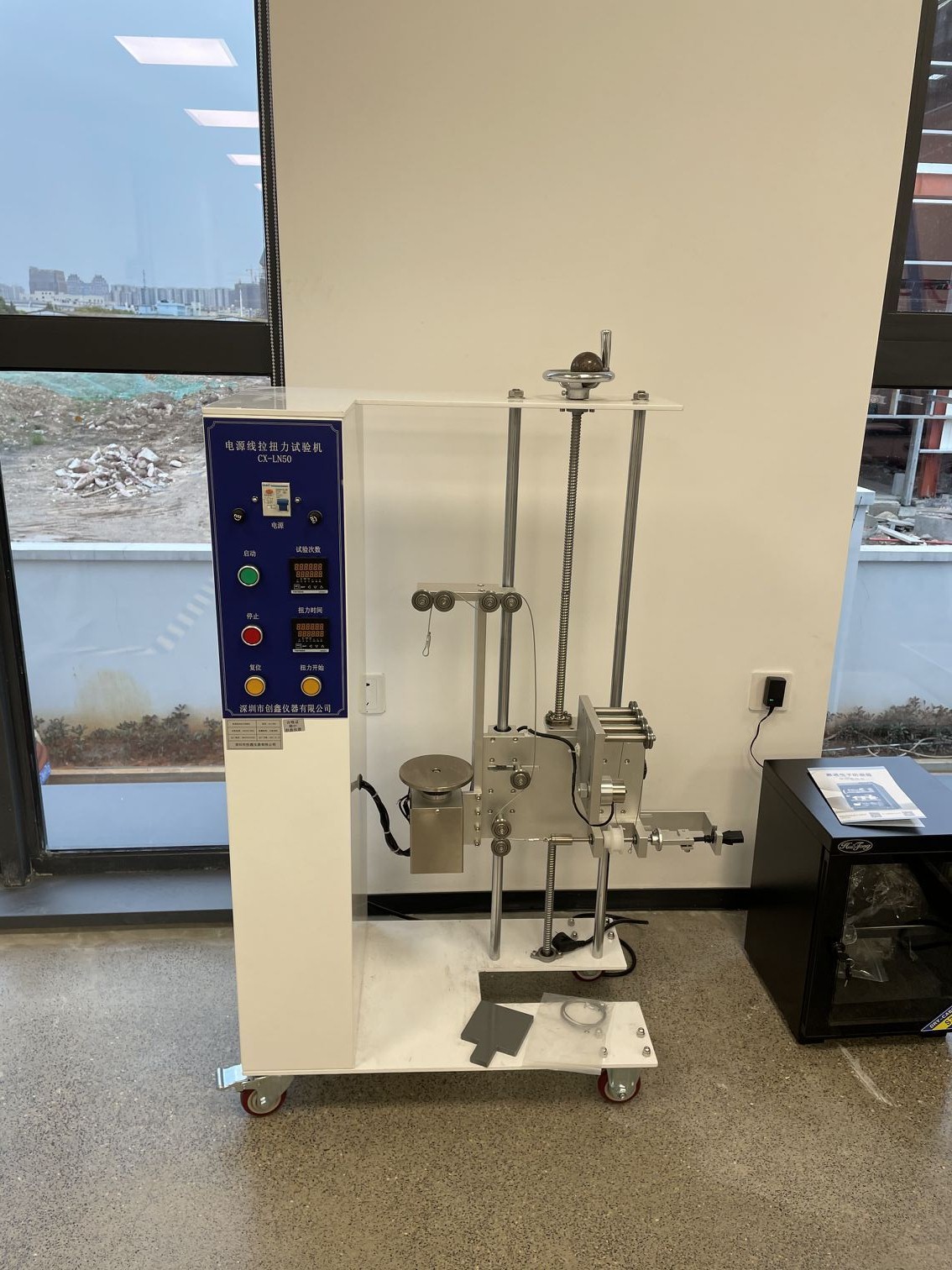

GB4706.1 電源線拉扭力試驗機是依據 GB 4706.1-2024（等同 IEC 60335-1）第 25.15 條款設計的專用設備，核心用于驗證家電電源軟線接線端夾緊裝置的抗拉力與抗扭矩能力，確保軟線在使用中不松脫、絕緣無損傷，是家電 3C 認證的測試設備。

核心定位與用途

• 模擬電源線在插拔、拖拽、扭轉等場景下的受力，考核軟線固定裝置的夾持可靠性與接線端子的機械穩固性。
• 適用對象：帶電源軟線的家用 / 類似用途電器、燈具、電動工具、插頭插座等，覆蓋洗衣機、冰箱、電磁爐等主流家電。
• 核心目的：通過標準拉力與扭矩施加，驗證夾緊裝置無松動、導線絕緣無破損、標記位移≤2mm。

工作原理

1. 拉力試驗：電機凸輪 / 氣缸驅動夾具，以 1 次 / 秒速率平緩施加設定拉力（持續 1s），累計 25 次，模擬反復拖拽受力。
2. 扭矩試驗：通過扭力臂 + 砝碼組合，在靠近器具處施加設定扭矩并保持 1 分鐘，模擬扭轉應力。
   核心邏輯：以標準載荷與頻次，暴露夾緊裝置設計 / 裝配缺陷，確保軟線與接線端的長期連接安全。

技術參數（主流機型，符合 GB 4706.1-2024）

結構組成

1. 機械加載單元：拉力砝碼組（20N/30N 等）、扭力砝碼 + 20mm 扭力臂、凸輪 / 氣缸驅動機構、Z 型支架（適配大型家電）。
2. 夾具系統：拉力夾具（夾持軟線，距出口 20mm 標記）、扭力夾具（靠近器具夾持，保證扭矩同軸）、高度可調平臺。
3. 控制與顯示：微處理器、觸摸 / 按鍵操作、次數 / 時間預置、自動計數 / 停機、聲光報警。
4. 安全保護：過載保護、夾具防脫鎖止、緊急停止按鈕，防止試樣脫落或設備損壞。

標準測試流程（GB 4706.1-2024 第 25.15 條）

1. 試樣準備：在電源線距固定裝置 20mm 處做標記，牢固安裝器具并夾緊軟線。
2. 拉力試驗：設定拉力值（如 60N）、次數 25 次、頻率 1 次 / 秒，啟動自動運行。
3. 扭矩試驗：切換至扭矩模式，施加對應扭矩（如 0.25Nm），保持 1 分鐘。
4. 結果判定：檢查夾緊裝置無松動、導線絕緣無破損、標記位移≤2mm，無上述缺陷則合格。

選型與操作要點

1. 選型優先級：載荷精度（±2%）＞動作平穩性＞自動化程度，優先選可切換多檔位拉力 / 扭矩的機型，適配不同器具分級要求。
2. 操作禁忌：拉力施加需平緩，禁止沖擊加載；扭矩施加時確保扭力臂與軟線軸線垂直，避免附加彎矩。
3. 常見問題：夾具打滑導致測試失效、砝碼精度超差引發誤判，需定期校準砝碼與夾具夾持力。
