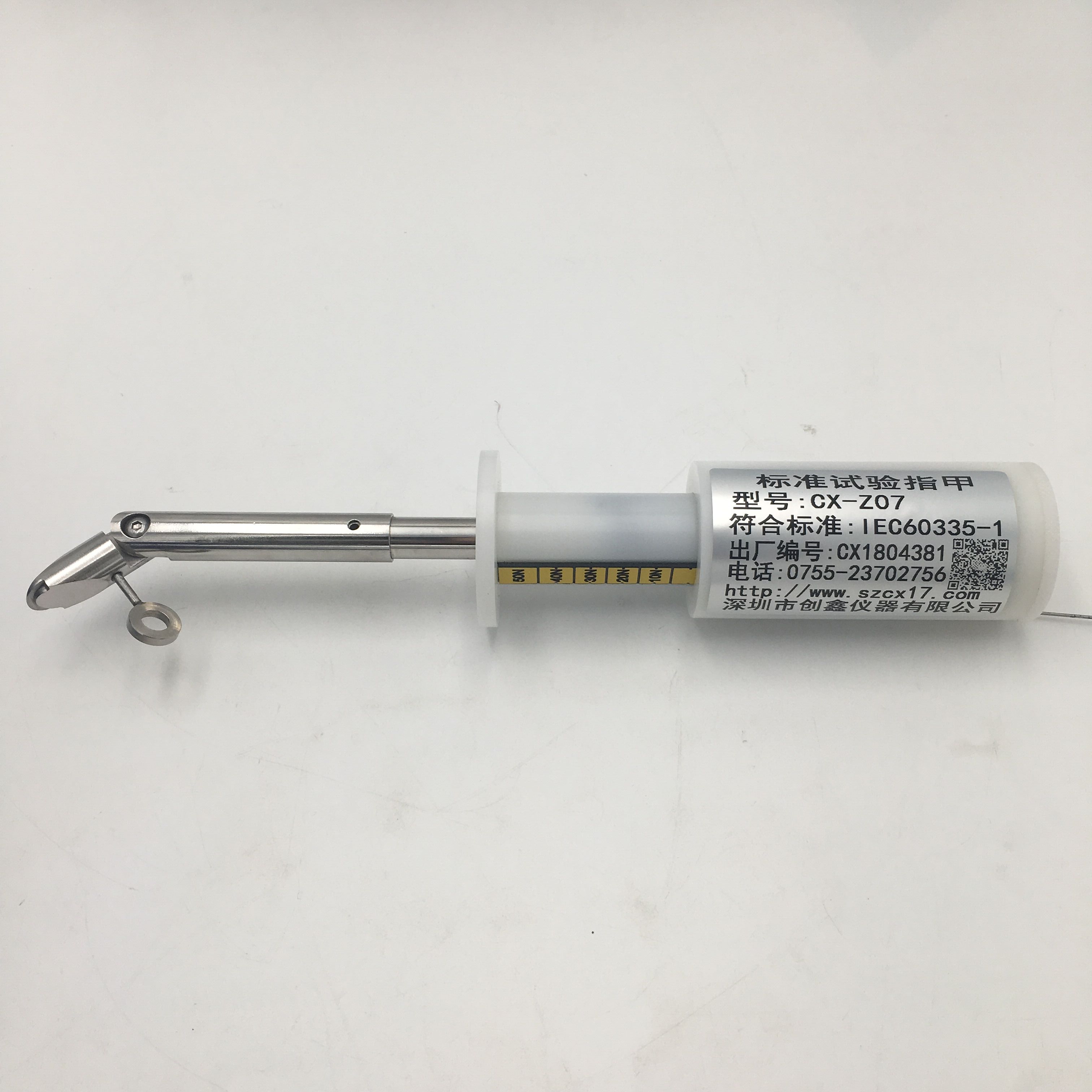

GB 4706.1 標準試驗指甲的使用方法

一、 試驗指甲的規格要求（符合標準附錄）

1. 材質：剛性金屬（如不銹鋼），表面光滑無毛刺。
2. 尺寸參數
   • 指尖半徑：0.3 mm（±0.05 mm）
   • 指甲桿直徑：5 mm（±0.1 mm）
   • 有效長度：≥ 100 mm
   • 指尖至桿部過渡：平滑圓弧，無棱角
3. 附加要求：可搭配50 N 推力裝置（手動或電動），模擬手指施加的正常觸碰力。

二、 適用測試場景

1. 器具的易觸及外殼縫隙、通風孔、操作面板開孔等部位，驗證防護是否能阻止手指觸及內部帶電部件。
2. 兒童可接觸的家電（如玩具型家電、小型廚房電器）的防觸碰防護驗證。
3. 器具的門、蓋、抽屜等活動部件關閉狀態下的防護有效性測試。

三、 標準使用步驟

1. 試樣準備
   • 將被測器具放置在正常使用位置，接通電源（或模擬帶電狀態，內部帶電部件需按額定電壓布置）。
   • 確保器具的活動部件（門、蓋等）處于正常關閉位置；若有鎖定裝置，需處于鎖定狀態。
2. 試驗操作流程
   • 無外力施加測試：手持試驗指甲，以與器具表面垂直或最不利的角度，緩慢插入被測縫隙、開孔等部位，插入深度以指甲桿不發生明顯彎曲為準。
   • 帶 50 N 推力測試：對試驗指甲施加 50 N 的軸向力（模擬手指按壓力度），沿縫隙 / 開孔的各個可能方向嘗試插入，覆蓋所有易觸及角度。
   • 特殊部位測試：對于格柵、通風孔等規則開孔，需逐個孔位測試；對于不規則縫隙，需沿縫隙全長逐段測試。
3. 結果判定依據
   • 合格：試驗指甲在施加 50 N 力的情況下，無法觸及器具內部的帶電部件；或觸及的是符合標準要求的保護接地部件、雙重絕緣部件。
   • 不合格：試驗指甲能觸及內部帶電部件，說明器具防觸電防護不達標，存在安全隱患。

四、 操作注意事項

1. 力度控制：施加 50 N 推力時需平穩，避免沖擊載荷導致指甲彎曲或器具變形，影響測試結果。
2. 角度覆蓋：必須從最不利方向（如縫隙的斜向、開孔的邊緣夾角）測試，確保防護無死角。
3. 試樣狀態：測試過程中器具不得拆解、不得額外增加防護措施，需保持與實際使用一致的狀態。
4. 校準要求：試驗指甲需定期校準尺寸（尤其是指尖半徑和桿部直徑），避免磨損導致規格超標，校準周期建議為 6 個月。
5. 安全防護：測試帶電器具時，操作人員需佩戴絕緣手套，防止試驗指甲觸及帶電部件引發觸電。
