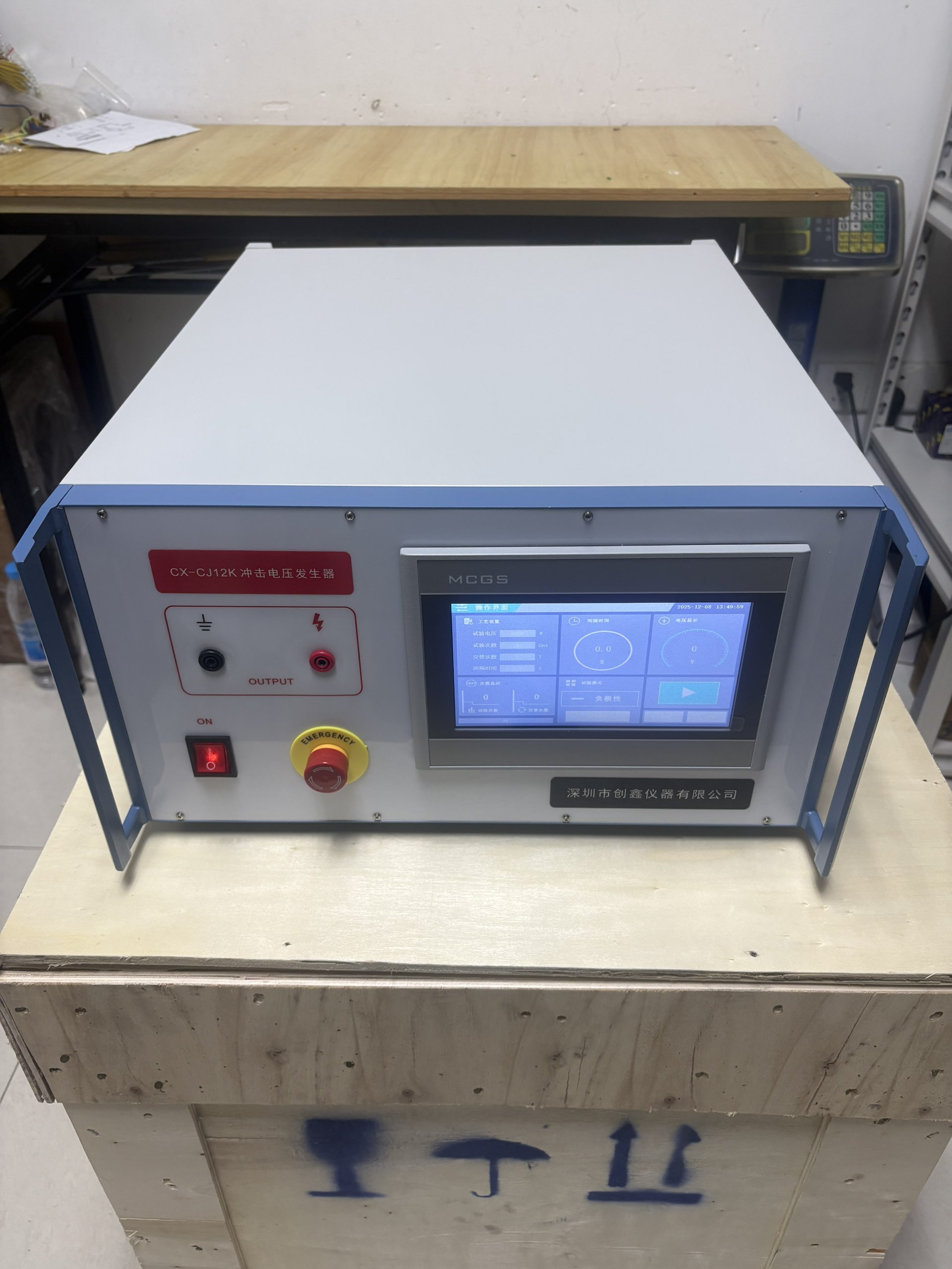

核心定位與用途

• 模擬電網或線路引入的雷電 / 操作過電壓，考核產品絕緣在電氣間隙不足時的安全裕度，是家電 3C 認證的關鍵設備。
• 適用對象：家用 / 類似用途電器、IT 設備、音視頻設備及元器件的電源 / 信號端口絕緣驗證。
• 核心目的：通過 1.2/50μs 標準脈沖施加于帶電部件與地、不同極性間，驗證絕緣無擊穿 / 閃絡、功能無異常。

工作原理

1. 高壓電源對儲能電容充電至設定值；
2. 觸發開關瞬時導通，通過 12Ω 阻抗輸出 1.2/50μs 標準脈沖（波前 1.2μs 上升至峰值，半峰值持續 50μs）；
3. 對每個極性各施加 3 次，間隔≥1s（推薦 3s），判定絕緣是否耐受。

關鍵技術參數（主流機型）

結構組成

1. 高壓發生單元：高壓電源、儲能電容、觸發開關、阻抗網絡（12Ω）；
2. 波形控制單元：R/L/C 參數匹配，保證 1.2/50μs 波形合規；
3. 控制與顯示：微處理器、觸摸 / 按鍵操作、電壓 / 次數 / 間隔設置、峰值監測；
4. 安全保護：高壓聯鎖、放電回路、過流 / 過壓 / 短路保護、聲光報警；
5. 輸出接口：高壓探頭、極性切換端子、接地端子，適配不同試品連接。

標準依據與測試要點

• 核心標準：GB 4706.1-2005 第 14 章、GB/T 17627.1（IEC 61180-1）。
• 測試規則：
  1. 按器具額定脈沖電壓確定試驗電壓；
  2. 對每個測試點的每個極性各施加 3 次；
  3. 試驗中無擊穿、無閃絡、功能正常即為合格。

選型與操作提示

1. 選型優先滿足 12Ω 阻抗與 1.2/50μs 波形，避免用 50Ω 浪涌儀替代；
2. 測試前確認試品斷電、接地可靠，人員遠離高壓區域；
3. 每次測試后充分放電，防止殘留電荷傷人或損壞設備。
