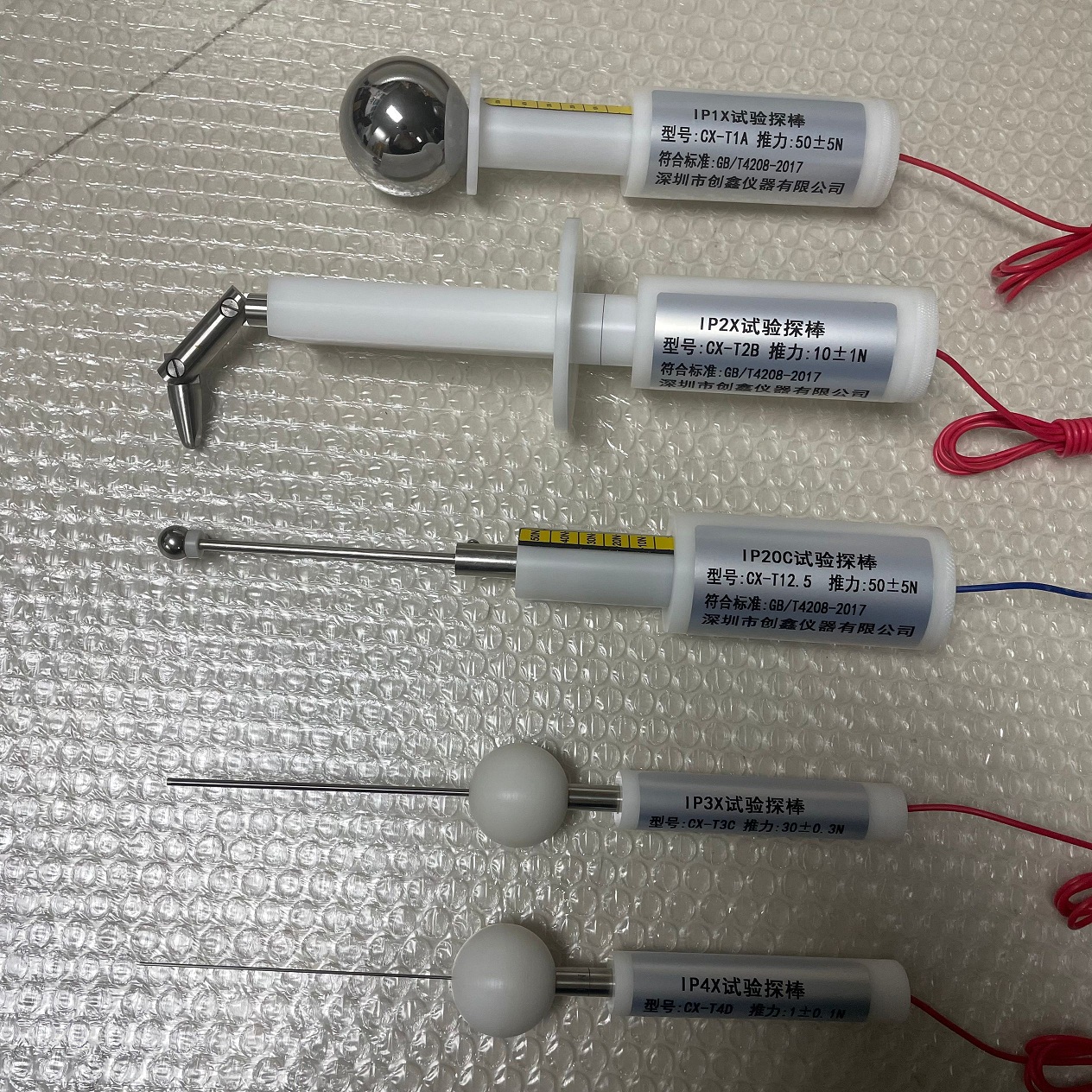

安規IP防護等級試驗探棒
產品特點:
安規 IP 防護等級試驗探棒是依據 IEC 60529(對應國標 GB 4208)標準設計的專用檢測工具,用于驗證電氣設備外殼對固體異物侵入和人體觸及危險部件的防護能力,不同規格的探棒對應不同的 IP 防護等級(IP1X - IP4X)。
- 下一條:
- 沒有產品了
產品說明
安規 IP 防護等級試驗探棒是依據 IEC 60529(對應國標 GB 4208)標準設計的專用檢測工具,用于驗證電氣設備外殼對固體異物侵入和人體觸及危險部件的防護能力,不同規格的探棒對應不同的 IP 防護等級(IP1X - IP4X)。
技術參數
IP 防護等級中,第一位特征數字代表固體防護等級,對應不同規格的試驗探棒,具體參數如下:
| 防護等級 | 試驗探棒類型 | 關鍵尺寸參數 | 試驗要求 | 防護說明 |
|---|---|---|---|---|
| IP1X | 50mm 球形探棒 | 探頭為直徑 50mm 的剛性球體,連接桿長度≥100mm | 探棒施加 30±3N 的力,不得完全進入外殼 | 防止直徑≥50mm 的固體異物侵入,防止手掌觸及內部危險部件 |
| IP2X | 12.5mm 球形探棒 | 探頭為直徑 12.5mm 的剛性球體,連接桿長度≥80mm | 探棒施加 20±2N 的力,不得完全進入外殼 | 防止直徑≥12.5mm 的固體異物侵入,防止手指觸及內部危險部件 |
| IP3X | 2.5mm 剛性試具 | 探頭為直徑 2.5mm 的剛性圓柱,長度≥20mm,端部倒圓(半徑 0.1mm) | 試具施加 3±0.3N 的力,不得進入外殼 | 防止直徑≥2.5mm 的固體異物侵入 |
| IP4X | 1.0mm 剛性試具 | 探頭為直徑 1.0mm 的剛性鋼絲,長度≥10mm,端部倒圓(半徑 0.05mm) | 試具施加 1±0.1N 的力,不得進入外殼 | 防止直徑≥1.0mm 的固體異物侵入 |
二、 材質與結構要求
- 材質:探頭和連接桿需采用剛性金屬(如不銹鋼)制作,保證試驗過程中無明顯變形,避免因材質形變影響測試結果。
-
結構:
- 球形探棒的球體與連接桿需牢固連接,無松動;
- 剛性試具(IP3X/IP4X)的端部倒圓需嚴格符合標準公差,防止尖銳端部劃傷設備外殼或誤判防護能力。
三、 試驗操作規范
- 測試前需確認設備外殼處于正常閉合狀態,緊固件(如螺絲)按規定扭矩擰緊。
- 探棒需以不同角度(包括垂直、水平及 45° 傾角)對設備外殼的所有縫隙、開口進行試探。
- 施加的力需平穩均勻,避免沖擊性施力;對于帶鉸接門、蓋板的設備,需分別測試門 / 蓋板閉合和開啟(若適用)狀態下的防護能力。
- 判定標準:若探棒完全進入外殼并觸及危險部件,或固體異物可通過開口進入,則判定該設備不符合對應 IP 防護等級要求。
四、 補充說明
- 對于 IP5X/IP6X 的防塵防護測試,不使用探棒,而是采用防塵試驗箱(滑石粉測試)。
- 試驗探棒需定期校準,重點核查探頭尺寸、施加力值的精度,確保測試結果符合標準要求。
