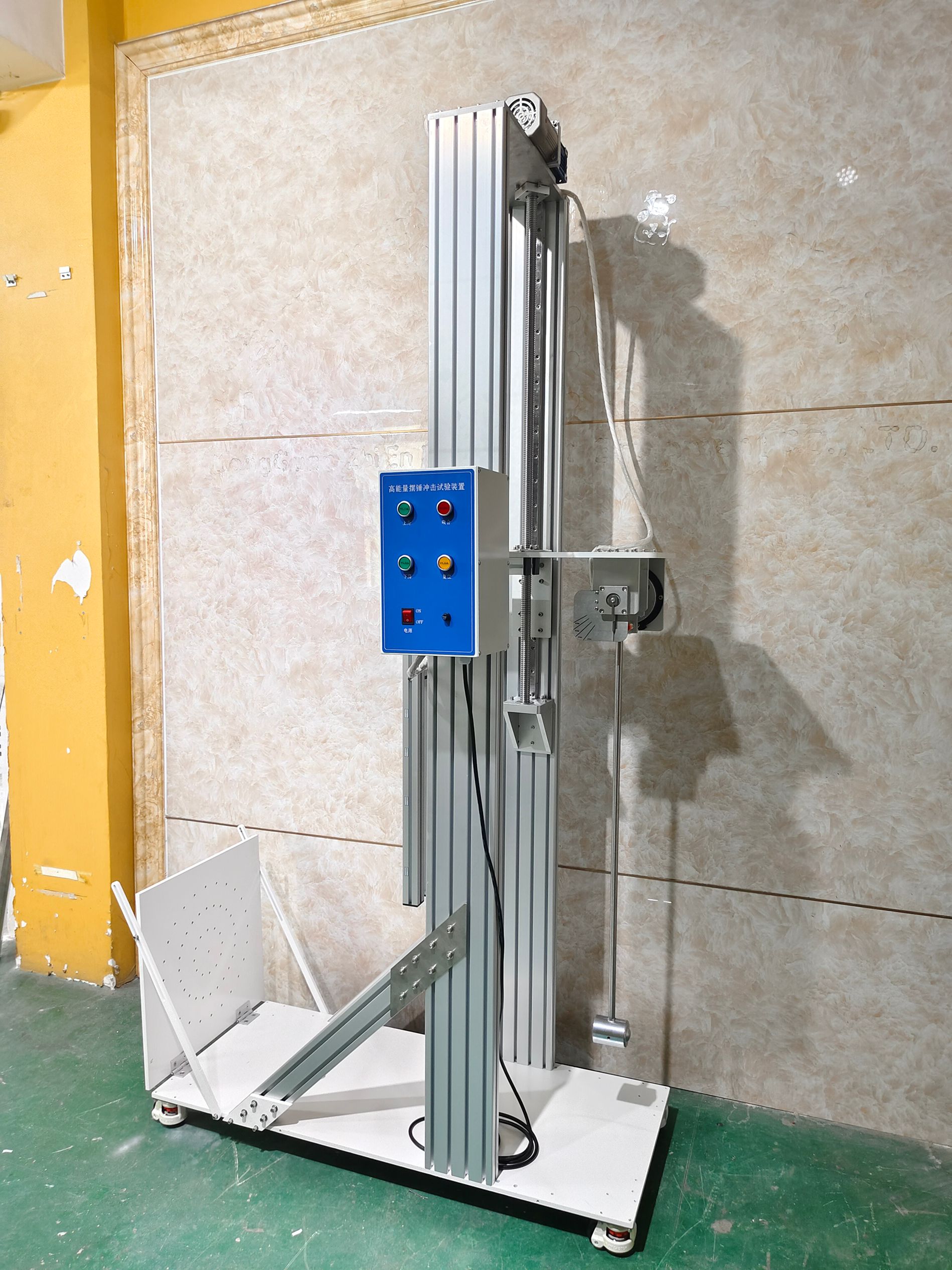

沖擊載荷試驗裝置：設備滿足Q/GDW 11008-2013《低壓計量箱技術規范》中所有尺寸計量箱沖擊載荷試驗；GB/T 20641-2006，9.6低壓成套開關設備和控制設備空殼體的一般要求；GB 7251.5-2008，8.2.101.5低壓成套開關設備和控制設備 第5部分:對公用電網動力配電成套設備的特殊要求

設計標準

工作原理

結構組成

• 底座與支架：一般采用高強度鋼板與工字鋼連接的底座，穩重且便于運輸。整機支架多為四立柱龍門結構，確保裝置的穩定性。
• 沖擊部分：常見的有擺錘式沖擊結構。擺桿前端連接沖擊錘頭，通過調節擺錘的質量和提升高度，來控制沖擊能量。部分裝置采用步進馬達連接偏心結構拉動擺錘到合適位置，并設有氣動釋放機構。
• 試樣固定裝置：用于固定低壓計量箱，確保在沖擊過程中箱體不會發生位移或晃動，影響試驗結果。如一些裝置采用氣缸驅動的抵板和側壓板來固定不同大小的計量箱。
• 控制部分：通常由控制元件組成，通過測試要求進行操作，可實現對沖擊高度、沖擊次數等參數的精確控制和設置。

技術參數

• 沖擊能量等級：一般有 IK08（5J）、IK09（10J）、IK10（20J）等不同等級，精度可達 ±2%。
• 擺桿長度：常見為 1000mm。
• 沖擊錘頭：有不同的形式和質量，如等效質量 5kg 的錘頭，且具有球面及角狀等多種沖擊錘頭，可自由更換。
• 沖擊高度：通常在 200-1200mm 范圍內可調，沖擊點也可任意調整。

典型裝置示例

• 擺錘沖擊試驗裝置：如深圳市創鑫儀器有限公司的相關產品，采用整體式框架結構，具有手動絲桿升降、人工釋放、自動電動剎車等功能，可防止二次沖擊。
