GB7000.1熒光燈負載試驗柜

一、概述：

本熒光燈負載試驗柜是根據GB4943-2001、GB2099、GB16915.1-2003、GB7000.1-2003等國標相關的通用技術要求來設計、制造的。適用于家用和類似用途固定式電氣裝置的開關進行通斷能力和正常操作壽命試驗用的試驗設備，開關的額定電壓不大于250V，額定電流不大于16A。目的是考核開關是否能經得起正常使用中出現機械損壞及電氣疲勞破壞，以及有無出現觸頭粘連現象或長期閉合或斷開現象，檢驗其有無過度磨損和其他有害后果。

本負載試驗柜阻性、感性及容性(熒光燈式)負載三合一功能，可通過轉換開關來切換。

二、主要技術參數及使用環境：

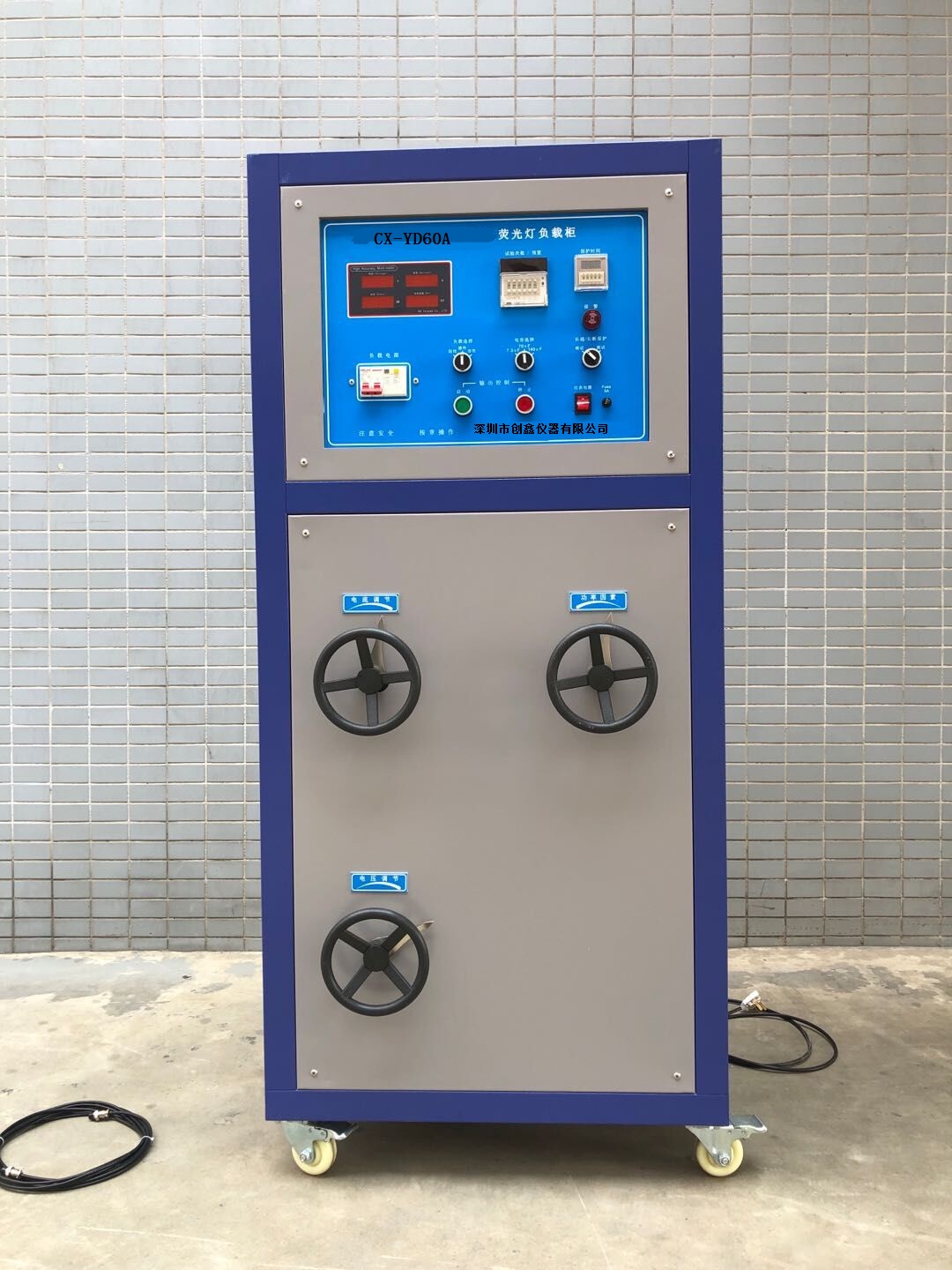

1、外觀尺寸約為：寬（720mm）×深（600mm）高（1500mm），框架顏色為藍灰色、側板為淺灰色。正面上方為操作控制面板，面板采用優質鋁板經蝕刻、噴砂、著色工藝制成，美觀耐用。上有控制電源開關、產品通電電流、電壓及功率、功率因數顯示儀表、負載電源輸出開關、各狀態指示燈、電流輸出及停止按鈕、報警器等，正面下方為電壓輸出調節旋鈕、電流調節旋鈕和電感調節旋鈕，電容量轉換開關、負載種類轉換開關。內有負載組合、交流接觸器、繼電器，熱量采用強風導流冷卻。下方有接線排，通過導線與試驗機內的產品聯接，在檢測過程中輸出電流。

2、主要技術參數及使用環境：

1)、使用電源：帶地線單相AC200±10%/50Hz。

    測試電源：單相AC200±10%/50Hz或兩相三線AC380±10%/50Hz。

2)、數顯電壓表：量程0～300V、精度±0.5%±2d。

3)、數顯電流表：量程0～60A、精度±0.5%±2d。

4)、數顯功率因數表：量程0.3～0.999、精度±0.5%±2d。

5)、負載方式:阻性、感性及容性負載三合一功能。

6)、輸出個數：1路。

7)、負載電源容量:18KVA。

8)、最大輸出電流為60A，當超過65A時自動切斷負載。

9)、最大輸出電壓為300V，當超過305V時自動切斷負載。

10)、容性負載配有70uF、140uF、7.3uF三組電容選擇。

11)、計數器：0～999999次可預置。

12)、使用環境溫度：5～40℃，相對濕度：（20～90）%RH

13)、大氣壓力：80～106kpa

14)、無劇烈搖動、振動、無電磁干擾、無塵埃、爆炸性、腐蝕性氣體，散熱良好的場所。
