一、核心范圍與術語

• 適用對象：直流、正弦 / 非正弦交流的接觸電流與保護導體電流測量；覆蓋所有電氣設備（按 IEC 61140 分類）。
• 排除情況：<1s 短時接觸電流、醫用患者電流（IEC 60601-1）、<15Hz 交流、超電灼傷限值的電流。
• 關鍵術語：
  • 接觸電流：流過人體模型網絡的電流，關聯感知、驚嚇、擺脫、電灼傷四種人體效應。
  • 保護導體電流：正常 / 故障條件下流過保護導體的電流，用于 RCD 選型與接地系統評估。

二、測量設備與網絡要求

1. 人體模型網絡（核心）

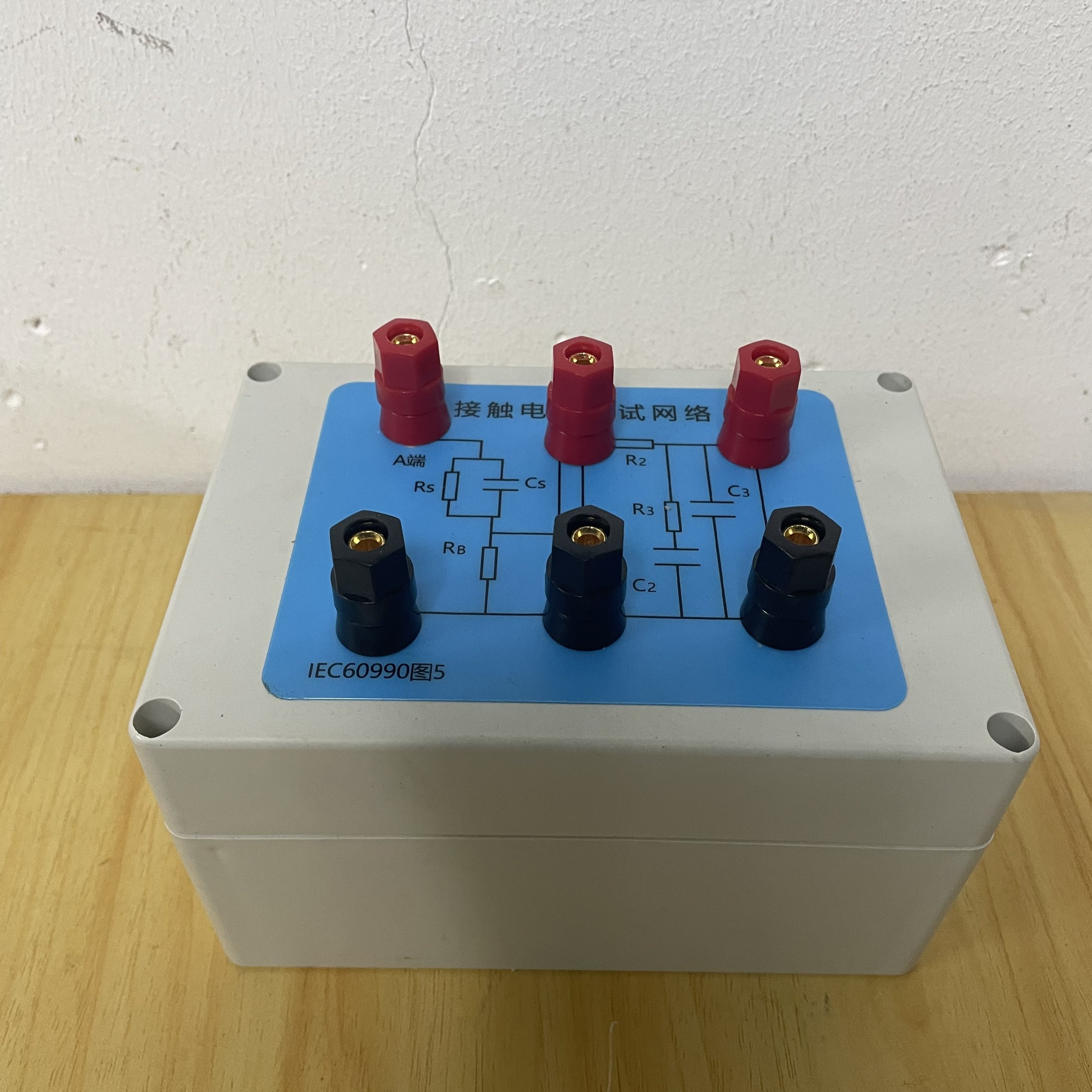

• 網絡阻抗：核心為 500Ω，含電阻 - 電容網絡模擬人體阻抗，不同網絡對應不同電流效應的加權特性。
•

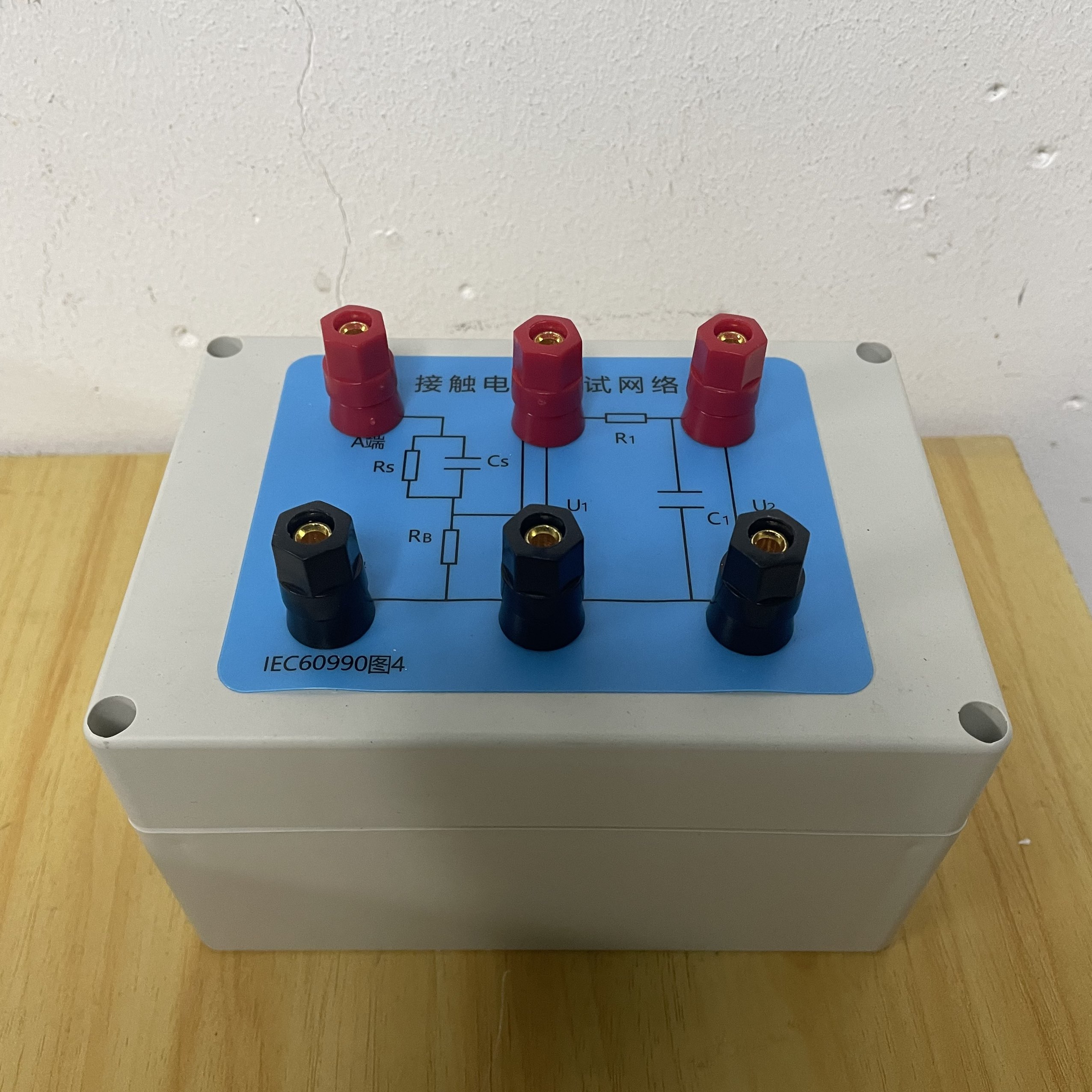

• 圖4感知 / 驚嚇

  加權網絡

• 尺寸：10cm×20cm 金屬箔（模擬手掌），或適配可觸及部位的測試夾。
• 接觸：金屬箔需緊貼絕緣外殼移動以測最大值；手持設備需模擬握持狀態（如導電橡膠墊，導電率 0.1S/m）。

3. 儀器與配置

• 精度：誤差≤±2%，量程覆蓋 0–100mA，抗電磁干擾。
• 電源：測試變壓器輸出為額定電壓的 1.1 倍，接地中線需符合標準要求。
• 控制：PLC 或?qū)Ｓ脺y量儀，支持自動切換測量網絡與故障條件。

三、測試程序（正常 + 故障）

1. 正常條件測試

1. 被測設備額定工況預熱 30 分鐘，溫度穩定。
2. 按標準圖 6–14 連接電源，測量網絡接于可觸及部件與地之間。
3. 依次測量所有可觸及部件間電流，金屬箔移動找最大值，每點測 3 次取平均。
4. 電源連接需覆蓋所有正常運行模式（如多檔位設備全檔位測試）。

2. 故障條件測試（單一故障）

• 必測故障：斷開保護接地、斷開中線、相線接地、保護導體斷開等。
• 測量點：正常接地的外殼對地、未接地外殼間的接觸電流。
• 持續時間：電流穩定后讀數，最長不超過 5 分鐘。

四、保護導體電流測量

1. 測量方法：保護導體中串聯低內阻電流表（≤0.1Ω），避免影響電路。
2. 多臺設備：總保護導體電流需測各設備疊加值，評估干線載流能力。
3. 數據記錄：正常與故障條件下的有效值，用于接地系統與 RCD 選型驗證。

五、結果評定規則

1. 感知 / 驚嚇：U2 峰值 ÷ 500Ω ≤ 2.0mA（有效值）。
2. 擺脫制動：U3 峰值 ÷ 500Ω ＞ 2.0mA（有效值），需確保可安全擺脫。
3. 電灼傷：U1 有效值 ÷ 500Ω，需符合產品標準的限值要求。
4. 保護導體電流：需滿足設備標準或工程設計限值（如 RCD 動作閾值）。

六、實操關鍵步驟

1. GB4706.1標準溫升測試角要求
