試驗指/探針/指甲
一、 主要功能要求：
●該套設備適用于家用電器對觸及帶電部件的防護、結構等指標測試。該設備滿足 GB4706 系列標準、GB4943.1 等相關標準要求。
二、 主要性能參數要求（以下長度單位均為 mm ）：

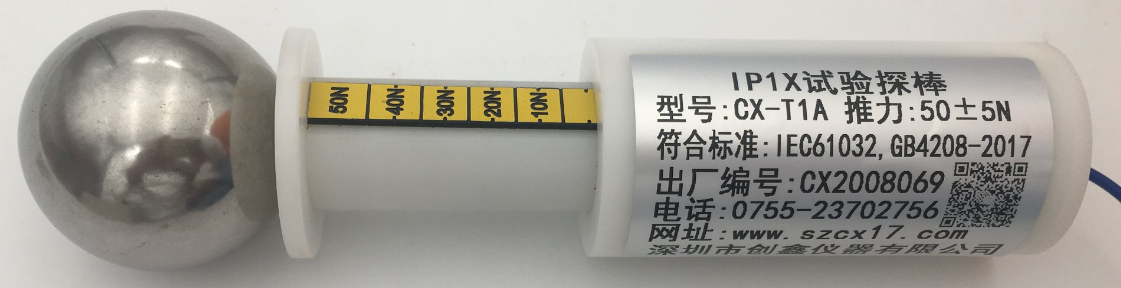

1、 試具名稱 試具A 帶推力試具A
剛性試驗球直徑（金屬） SФ50+0.05 SФ50+0.05
擋板直徑（尼龍） Ф45±0.2 Ф45±0.2
擋板厚度 4 4
手柄直徑 Ф 10 Ф 10
手柄長度（尼龍） 100 100
推力 ---- 帶0-50N推力
用途：檢驗防止人體觸及危險部件，也用于防止手背觸及的防護檢驗。

2、 用途：檢驗防止人體觸及危險部件的基本防護，也用于防止手指觸及的防護檢驗。
試具名稱 標準試驗指 圓擋板試驗指 大擋板試驗指 帶推力標準試驗指
鉸鏈接點1尺 30±0.2 30±0.2 30±0.2 30±0.2
鉸鏈接點2尺 60±0.2 60±0.2 60±0.2 60±0.2
指長 80±0.2 80±0.2 100±0.2 80±0.2
指尖到擋板尺 180±0.2 180±0.2 ---- 180±0.2
指尖切割倒圓 R2±0.05 R2±0.05 R2±0.05 R2±0.05
指尖錐度圓角 S4±0.05 S4±0.05 S4±0.05 S4±0.05
指尖割斜面夾角 37o   0-10 ′ 37o   0-10 ′ 37o   0-10 ′ 37o   0-10 ′
指尖錐度 14 o 0-10 ′ 14 o 0-10 ′ 14 o 0-10 ′ 14 o 0-10 ′
試驗指直徑 Ф 12  0-0.05 Ф 12  0-0.05 Ф 12  0-0.05 Ф 12  0-0.05
A-A截面直徑 Ф50 Ф50 ---- Ф50
A-A截面寬度 20±0.2 ---- ---- 20±0.2
擋板直徑 Ф75±0.2 Ф75±0.2 Ф 125±0.2 Ф75±0.2
擋板厚度 5±0.5 5±0.5 ---- 5±0.5
推力計 ---- ---- ---- 10-30N推力

3、 用途：檢驗防止人體觸及危險部件的試具，也用于防止手持工具觸及的防護檢驗。
試具名稱 試具C 帶推力試具C
探針直徑 Ф2.5+0.05 Ф2.5+0.05
限位球直徑 SФ35±0.2 SФ35±0.2
手柄直徑 Ф 10 Ф 10
探針長度 100±0.2 100±0.2
手柄長度 100 ----
推力計 ---- 3N推力

4、 用途：檢驗防止人體觸及危險部件的試具，也用于防止手持金屬絲觸及的防護檢驗。
試具名稱 試具D 帶推力試具D
金屬絲直徑 Ф 1+0.05 Ф 1+0.05
限位球直徑 SФ35±0.2 SФ35±0.2
手柄直徑 Ф 10 Ф 10
探針長度 100±0.2 100±0.2
手柄長度 100 ----
推力計 ---- 1N推力

5、 用途：檢驗防止直徑大于50mm的固體異物進入設備內部。

試具名稱 試具1鋼球 50帶環鋼球 50.8帶環鋼球
鋼球直徑 SФ50±0.2 SФ50 SФ50.8
質量 500±25g 500±25g 535±25g

6、 用途：檢驗防止直徑大于12.5mm的固體異物進入設備內部。

試具名稱 試具2鋼球 帶推力試具2鋼球
鋼球直徑 SФ12.5+0.2 0 SФ12.5+0.2 0
推力計 ---- 30N推力

7、 用途：用于施加外力的情況下手指防止接近危險部件測試，檢驗外殼的孔或外殼內部擋板的機械強度。
試具名稱 試驗直指 50N推力試驗指 75N推力試驗指
鉸鏈接點尺寸 20 0 -0.05 20 0 -0.05 20 0 -0.05
指長 80±0.2 80±0.2 80±0.2
指尖切割倒圓 R2±0.05 R2±0.05 R2±0.05
指尖錐度圓角 S4±0.05 S4±0.05 S4±0.05
指尖割斜面夾 37o   0-10 ′ 37o   0-10 ′ 37o   0-10 ′
指尖錐度 14 o 0-10 ′ 14 o 0-10 ′ 14 o 0-10 ′
試驗指直徑 Ф 12 0 -0.05 Ф 12 0 -0.05 Ф 12 0 -0.05
擋板直徑 Ф50 Ф50 ----
擋板厚度 5±0.5 5±0.5 ----
推力計 ---- 0-50N推力 0-75N推力

8、 用途：檢驗防止人體觸及危險的帶電部件或機械部件是否被觸及。
試具名稱 試具12（試驗長銷）
金屬銷直徑 Ф4±0.05
金屬銷長度 50±0.15
擋板直徑 Ф25±0.2
擋板厚度 4
手柄直徑 Ф 10
手柄長度 20

9、 用途：用于檢驗0類設備或Ⅱ類設備中危險的帶電部件是否被觸及。

試具名稱 試具13（試驗銷）
錐度尖端直徑 Ф3 0 -0.05
錐度尾部直徑 Ф4 0 -0.05
錐度長度 15 0 -0.1
擋板直徑 Ф25±0.2
擋板厚度 4
手柄直徑 Ф 10
手柄長度 20

10、 用途：檢驗通過電氣插座的防護外罩能否防護觸及內部的危險帶電部件。

試具名稱 試具14
長銷寬度 3+0.03 0
長銷高度 1+0.015 0
長銷長度 80±0.5
棱邊倒圓角 R0.2±0.05
推力 20N,末端連接推拉力計實現

11、 用途：用于模擬大于36個月而小于14歲的兒童是否觸及危險部件。

試具名稱 試具18（大兒童試驗指）
指頭倒圓角 R4.3±0.05
試驗指直徑 Ф8.6±0.1
試驗指長度 57.9±0.15
節距 19.3
節距 19.3
聯軸節直徑 Ф38.4±0.3
聯軸節長度 101.6±0.3
手柄直徑 Ф38.1±0.3
手柄長度 451.6±0.8

12、 用途：用于模擬36個月及以下的兒童是否觸及危險部件。

試具名稱 試具19（小兒童試驗指）
指頭倒圓角 R2.8±0.05
試驗指直徑 Ф5.6±0.1
試驗指長度 44±0.15
節距 14.67
節距 14.67
聯軸節直徑 Ф25.9±0.3
聯軸節長度 101.6±0.3
手柄直徑 Ф25.4±0.3
手柄長度 464.3±0.8

13、 用途：用于檢驗風扇外罩的防止觸及危險機械部件的作用。

試具名稱 試具32
探棒直徑 Ф25±0.1
探棒長度 80±0.2

14、 用途：檢驗防止人體觸及發熱或灼熱部件的試具。

試具名稱 試具41（試驗針）
金屬棒直徑 Ф30±0.05
錐部長度 21.5 0 -0.05
金屬棒長度 80±0.2
手柄直徑 Ф50±0.2
手柄長度 80±1

15、 用途：用于檢驗固定式或便攜式可見熱輻射取曖器的防護。

試具名稱 試具43
矩形棒高度 5±0.05
矩形棒寬度 50±0.15
矩形棒長度 80±0.2

16、 用途：用于檢驗音頻、視頻及類似電子設備外殼的機械強度。

試具名稱 試驗鉤
探針長度 180
探針寬度 8
探頭長度 5
試驗鉤厚度 1
試驗鉤角度 90 °
材料 不銹鋼

17、 用途：對防止接觸帶電部件、防水或防止接觸運動部件的不可拆卸零件的固定方式能否經受的住正常使用中出現的機械應力檢驗。
試具名稱 試驗指甲
探針長度 80
指甲角度 37 °
試指直徑 Φ 12

18、 用途：用于對信息技術設備的TNV  電路的裸露部件是否有足夠的保護。
試具名稱 試驗探頭
探頭長 80
端頭半徑 R6
探頭直徑 Φ 12
手柄擋板直徑 50

19、 用途：檢測手持式攪拌器刀片是否從上面完全隱蔽，并且旋轉時不能觸及平面.
試具名稱 8mm圓柱探棒
探棒直徑 Φ8
探棒長 80
手柄材料 尼龍
探棒材料 不銹鋼

20、 用途：用于手持式攪拌器的偏置斷開開關防護檢測。

試具名稱 40mm 圓柱形棒
探棒直徑 Φ40mm
手柄材料 尼龍
探棒材料 不銹鋼

21、 用途：用于家電產品上的燈的防護檢驗。

試具名稱 75 探棒
球體直徑 Φ75±0.5

22、 用途：用于ME  設備及類似電子設備的通風孔或其他孔洞對其外來物體進入是否會變成危險帶電部件的檢測。
試具名稱 4mm 試驗探棒
探棒直徑 Ф4 0 -0.05
擋球直徑 SФ35±0.2
手柄直徑 Ф 10
探棒長度 100+0.5

23、 用途：推力試驗

試具名稱 150N 推力棒 250N 推力棒
推力端面 Ф30 Ф30
推力 150N±5N 250N±5N
材料 不銹鋼 不銹鋼

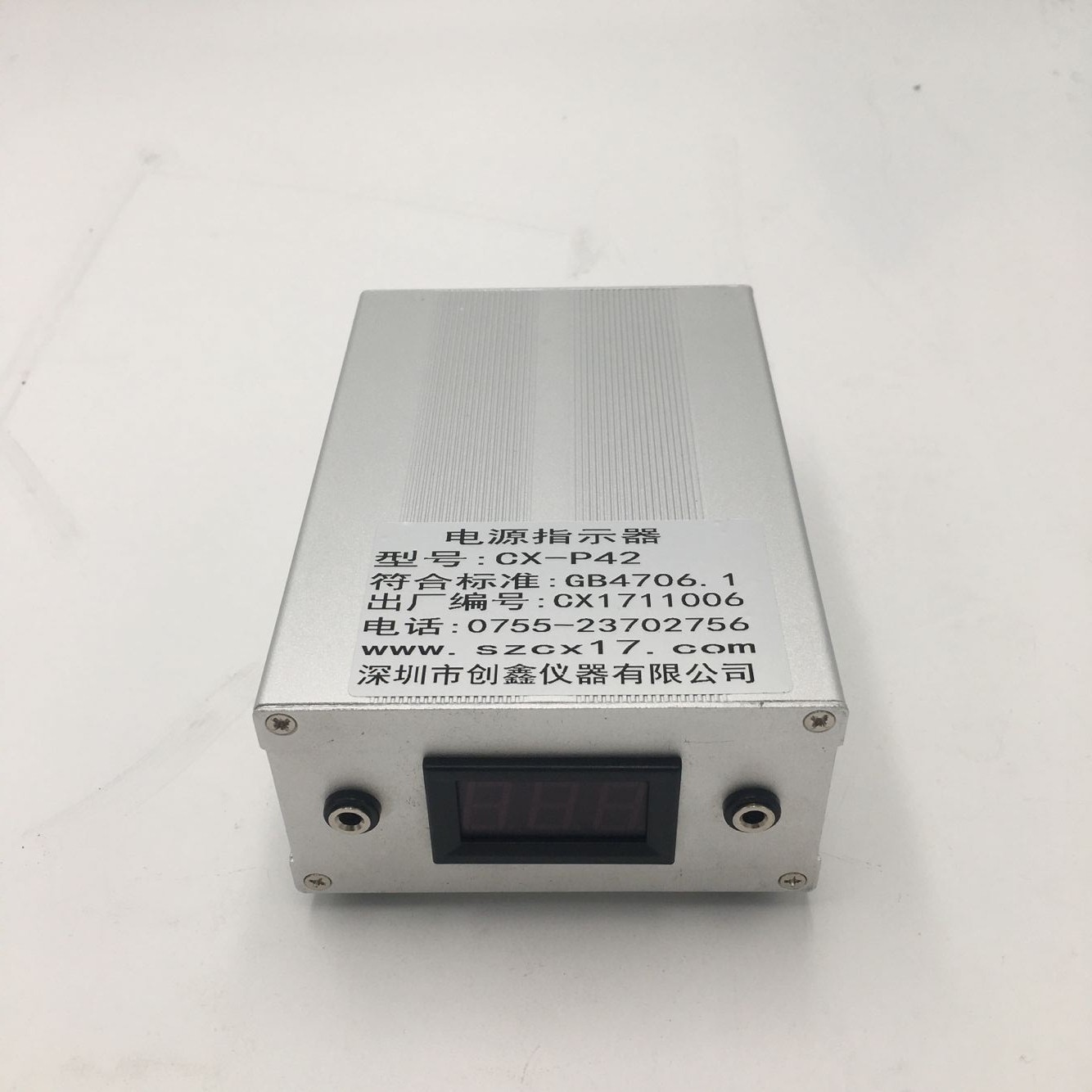

24、 防觸電探針試驗裝置：配合防觸電標準試驗指或其他探針來顯示相關部件的電接觸情況。工作電壓：AC 220V±5%、50Hz±1%。電極輸出試驗電壓：AC40-50V。
