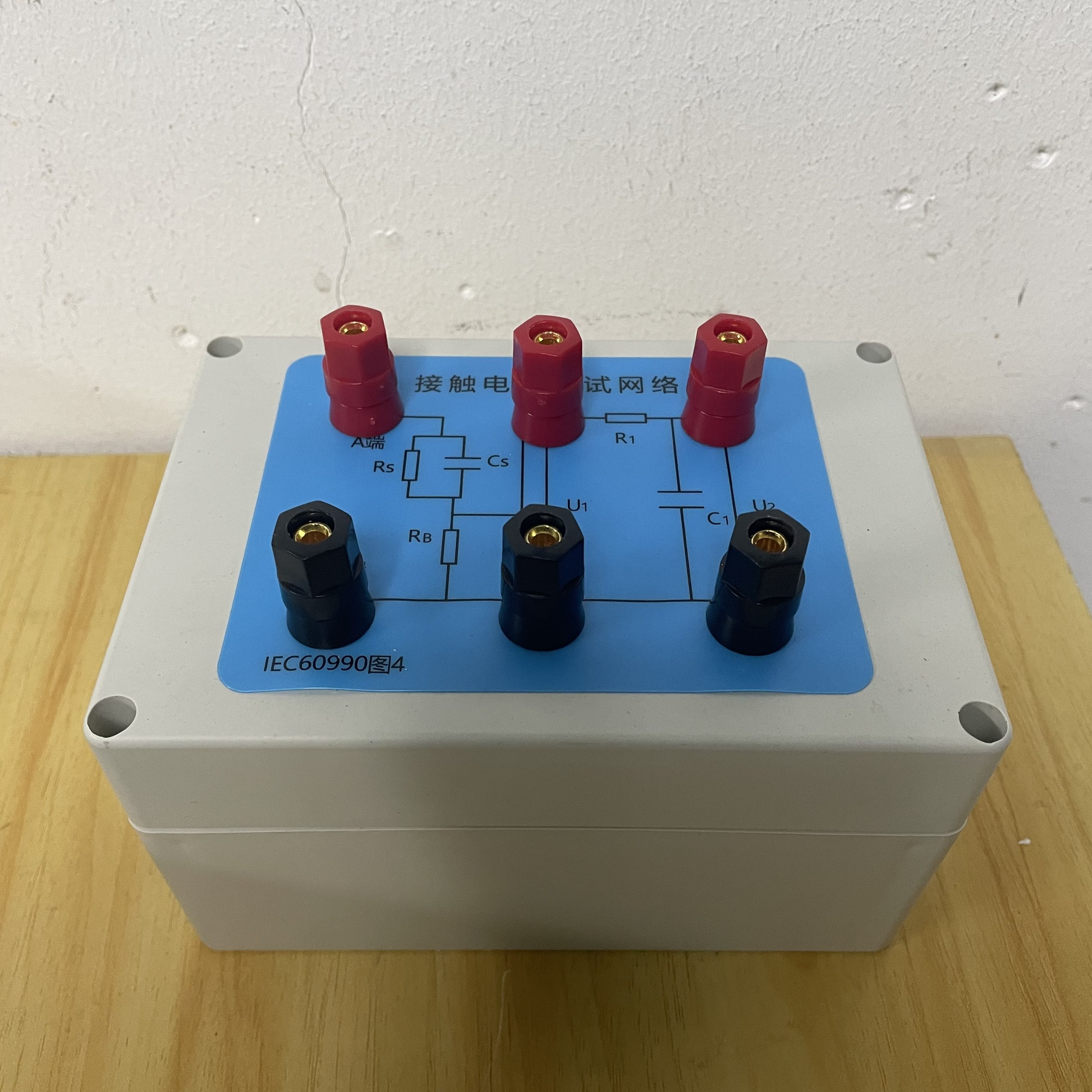

接觸電流測試網絡

1. 定義與作用

接觸電流測試網絡是模擬人體接觸電氣設備時的電流通路，用于精準測量設備正常或故障狀態下通過人體的電流，核心目的是驗證設備是否符合電氣安全標準（如IEC 60990、GB/T 12501），避免觸電風險。

2. 核心組成（典型配置）

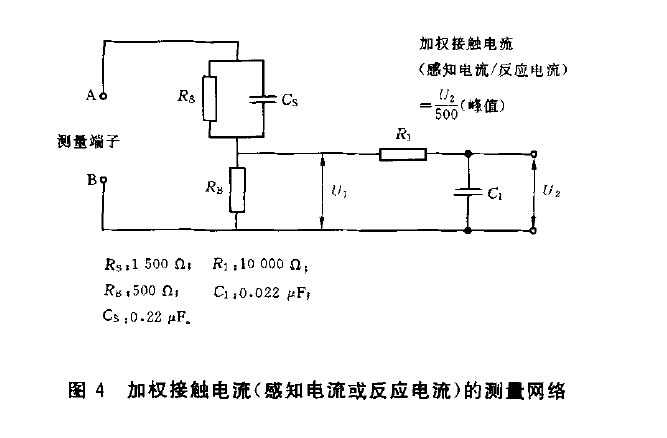

? 模擬人體阻抗網絡：由電阻（2kΩ/10kΩ等）和電容（0.1μF）組成，模擬不同接觸場景（如手-手、手-腳）的人體阻抗特性。

? 測試電源：提供交流/直流測試電壓（通常220V/50Hz或定制電壓），模擬電網供電環境。

? 測量儀器：微安表、示波器等，用于精確測量接觸電流峰值、有效值。

? 開關與連接端子：切換測試回路，連接被測設備的外殼、接地端等關鍵部位。

3. 測試場景與標準要求

? 場景：適用于家電、工業設備、醫療電器等，重點測試設備外殼、可觸及金屬部件的接觸電流。

? 標準閾值：

? 普通設備：交流接觸電流≤0.75mA（Ⅰ類設備）、≤0.25mA（Ⅱ類設備）；

? 醫療設備：≤0.1mA（BF型）、≤0.01mA（CF型）。

4. 關鍵操作要點

1. 按標準搭建測試網絡，確保阻抗、電容參數符合模擬場景要求；

2. 被測設備處于額定工作狀態，連接測試端子至可觸及金屬部位；

3. 記錄穩態電流值，對比標準閾值判斷是否合格；

4. 測試后斷開電源，避免殘余電流影響結果。
