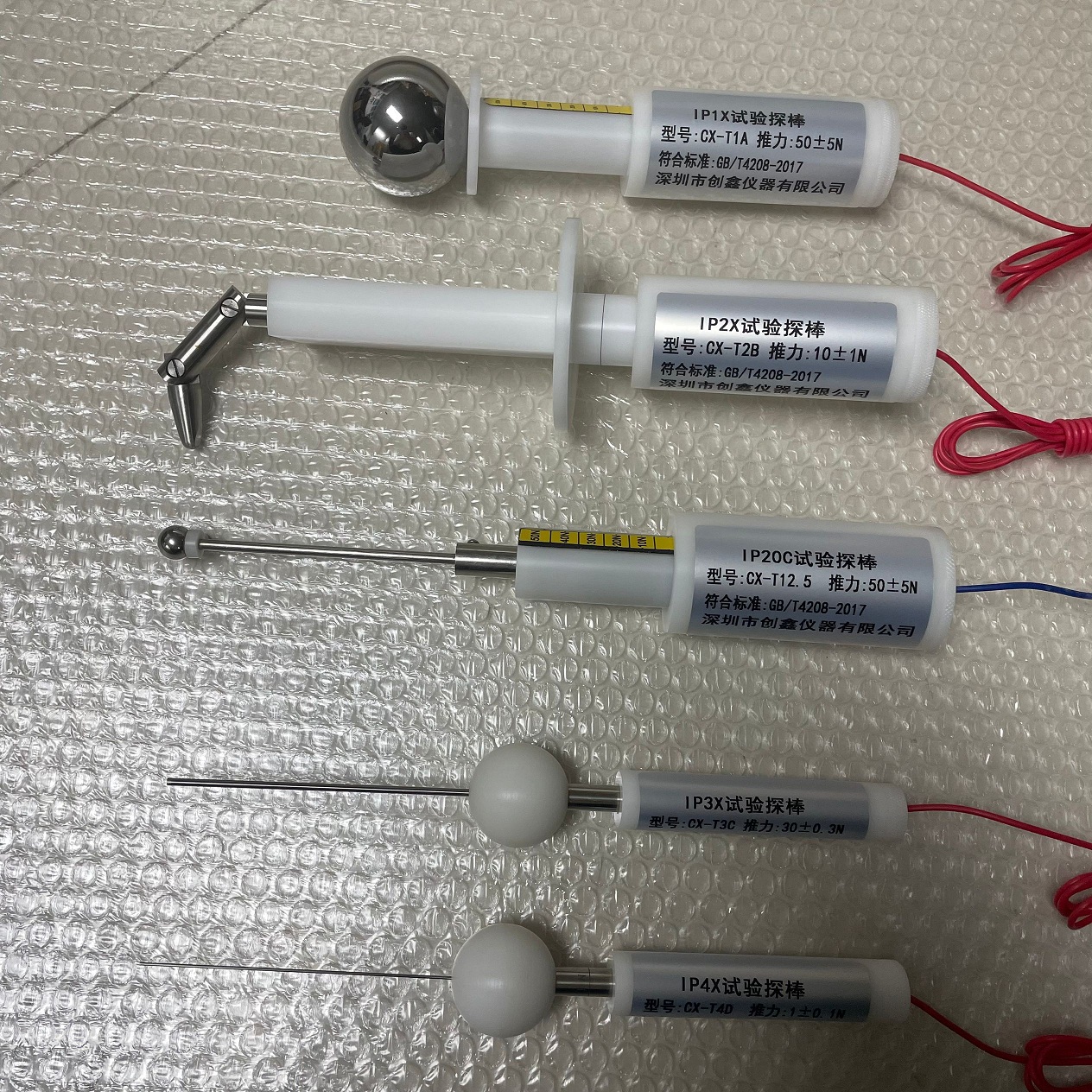

常見的IP防塵等級試具

? IP1X：Φ50mm球形試具（無防塵，防直徑≥50mm固體）

? IP2X：Φ12.5mm球形試具（防直徑≥12.5mm固體）

? IP3X：Φ2.5mm金屬絲試具（防直徑≥2.5mm固體）

? IP4X：Φ1.0mm金屬絲試具（防直徑≥1.0mm固體）

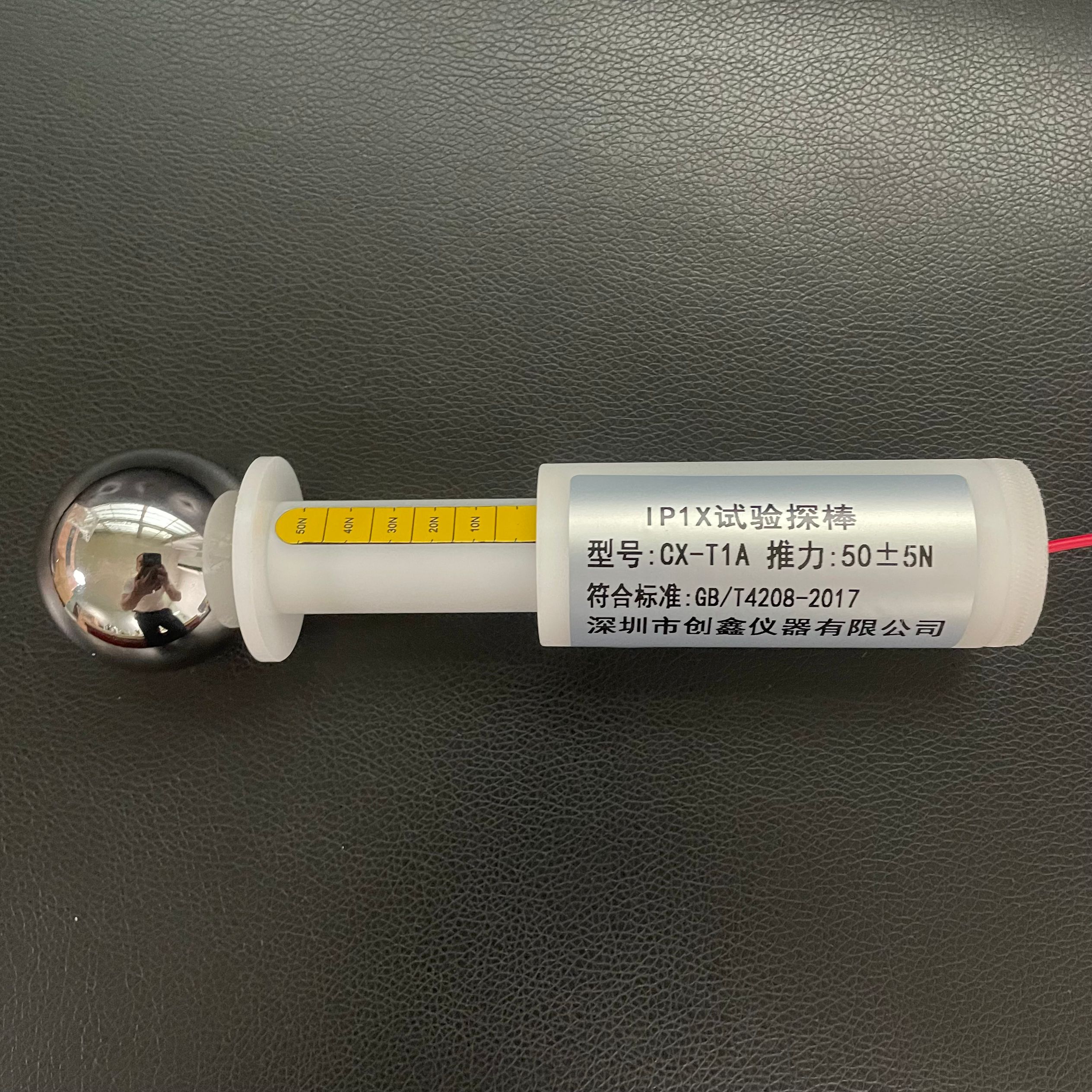

IP1X試驗探棒

產品概述：

符合IEC61032圖1試具A、GB16842試具A、GB4208IP1、IEC60529IP1、IEC60065等標準要求。用于防止手背觸及的防護檢驗。

技術參數：

1、探球直徑：50mm

2、擋板直徑：45mm

3、擋板厚度：4mm

4、手柄直徑：10mm

5、手柄長度：100mm

制帶50±5N推力。

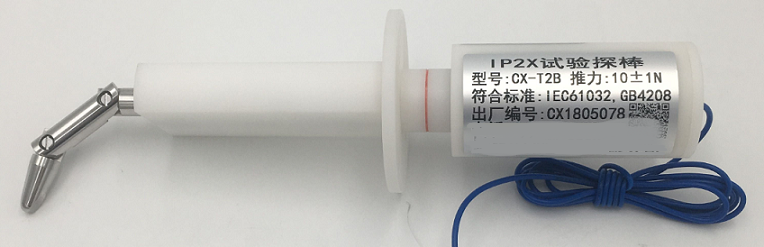

IP2X試驗探棒

產品概述：

符合GB4706、GB2099、GB4943、GB4208IPX2、GB3883圖1、IEC61032圖2試具B、IEC950圖2A、IEC60884、IEC60335、GB/T16842試具B、UL507、EN60529圖1、UL1278圖8.4等標準要求。用于防止手指觸及或防觸電檢驗的防護檢驗。

技術參數：

1、彎指直徑：12 mm

2、彎指長度：80mm（三節總長度）

3、擋板直徑：50mm

4、擋板長度：100mm

5、參考標準：GB4706.1-2005第8.1.1條、IEC61032：1997 圖2

●制帶10±1N推力。

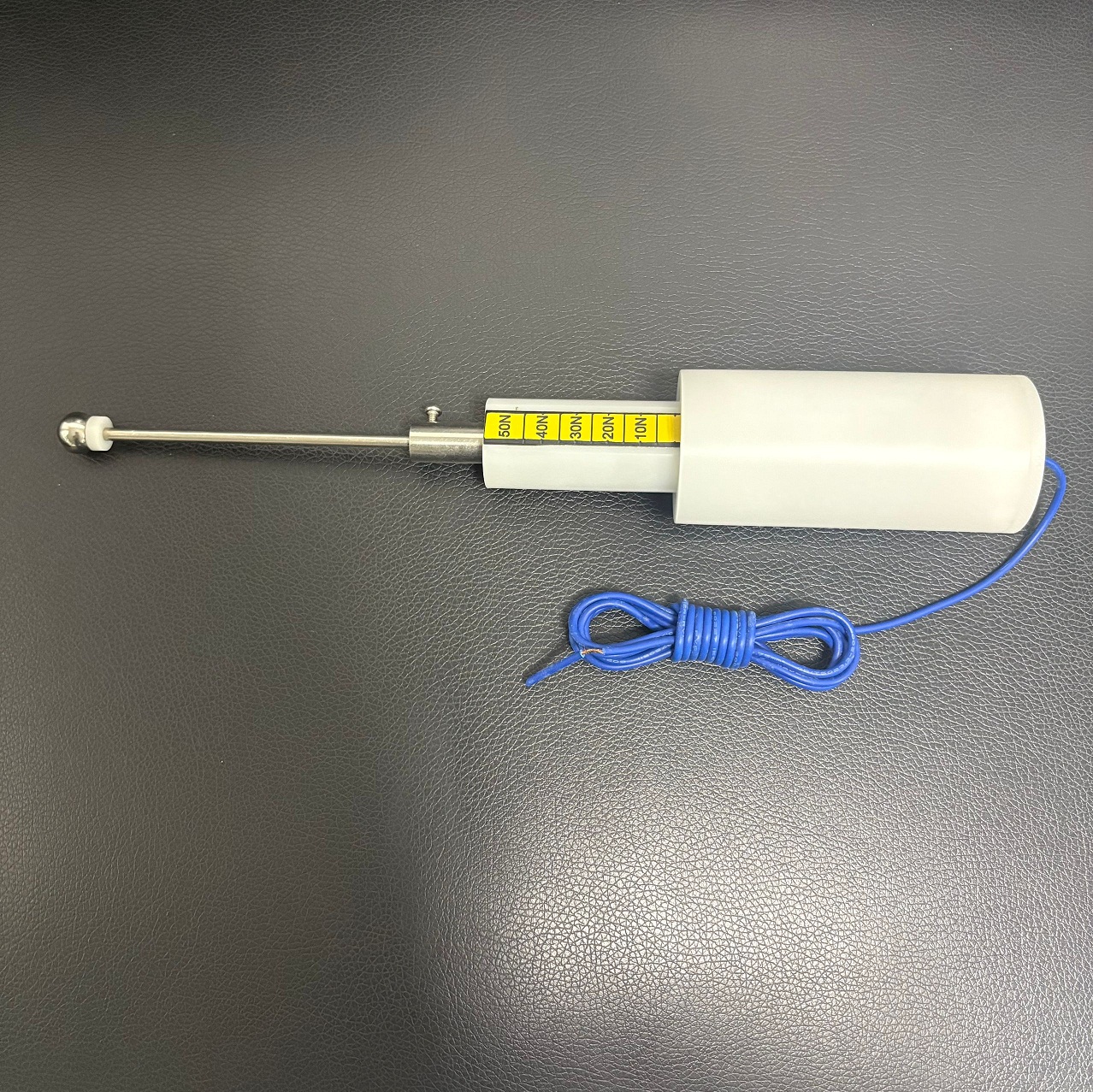

IP20C試驗探棒

基本簡介：

1、根據IEC61032,GB4208,GB2099.1等相應條款制作而成。

技術參數：

1、探球直徑：12.5mm

2、檔板厚度：4mm

3、檔板直徑：10mm

4、手柄直徑：4mm

●制帶50±5N推力。

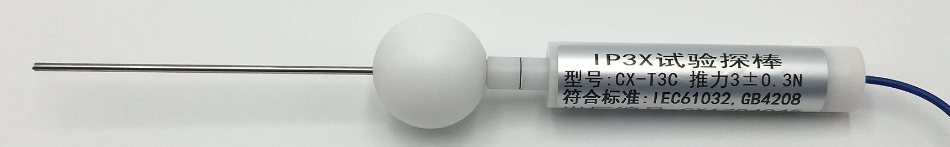

IP3X試驗探棒

產品概述：

符合IEC61032圖2試具C、IEC60529IP3、GB4208IP3、GB/T16842試具C、GB8898、IEC60065、IEC60598、GB7000等標準要求。用于防止手持工具觸及的防護檢驗。

技術參數：

1、探棒長度：100mm

2、探棒直徑：2.5mm

3、檔球直徑：35mm

4、手柄直徑：10mm

5、手柄長度：100mm

6、根據IEC61032圖3(Test probe C) 、GB/T4208-2017表6（第一位特征數字3）。

●制帶3±0.3N推力。

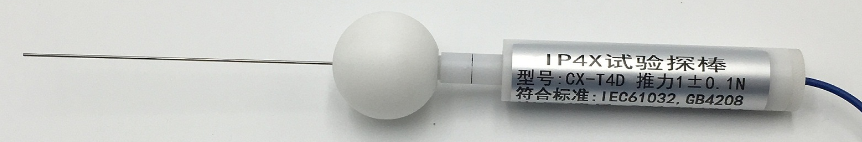

IP4X試驗探棒

產品概述：

符合IEC61032圖4試具D、IEC60529IP3、GB4208IP4、GB/T16842試具D、GB8898、IEC60065、IEC60598、GB7000等標準要求。用于防止手持金屬絲觸及的防護檢驗。

技術參數：

1、探棒長度：100mm

2、探棒直徑：1mm

3、檔球直徑：35mm

4、手柄直徑：10mm

5、手柄長度：100mm

● 制帶1±0.1N推力。

電源指示器

一、用途

本低壓電源指示儀主要為檢驗家用和類似用途電器產品及插頭插座等電器附件防觸電項目提供低電壓電源。以保證產品在任何正常使用的過程中對意外觸及帶電部件有足夠的安全防護。

二、技術規格

 輸入電壓：AC220V 50HZ  1A

 輸出電壓：D C 42V 50HZ
