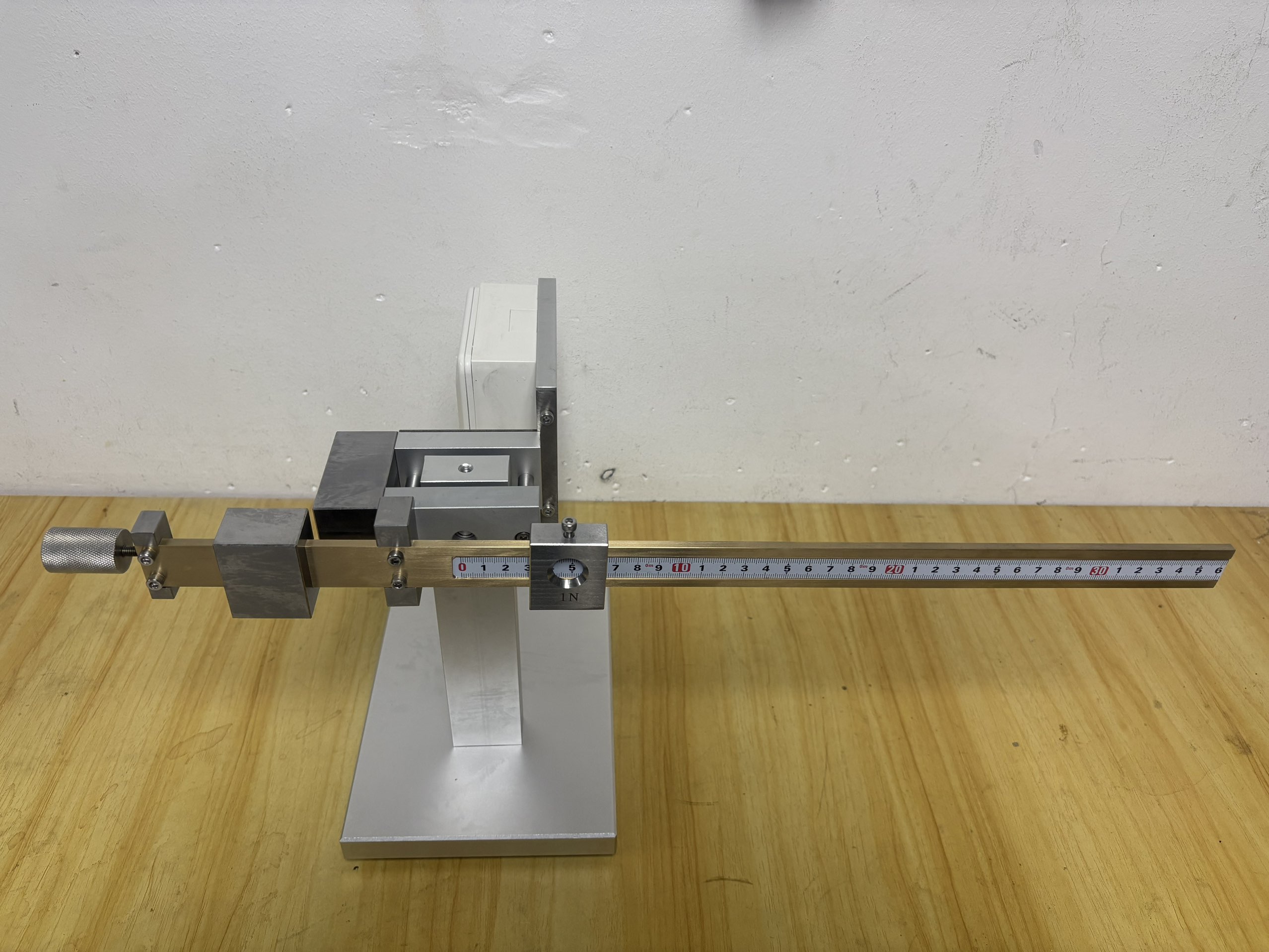

插頭力矩試驗裝置是用于檢測帶有插銷的直插式設備對插座產生機械應力的設備。

以下是關于它的介紹：

? 試驗原理：試驗裝置的平衡臂圍繞距輸出插座的插合面后8mm處、通過輸出插座插孔中心線的水平軸線旋轉。試樣未插合時，平衡臂處于平衡狀態。試樣插合后，通過平衡臂上砝碼的位置來確定為維持輸出插座插合面處于垂直平面內而對輸出插座施加的力矩，此力矩不應超過0.25Nm。

? 技術參數：常見的插頭力矩試驗裝置接觸面與軸心面距離為8mm，力臂范圍在0-250mm，通常配備2.5N等組合砝碼，可實現0.25Nm及其他力矩的測量。

? 結構組成：一般包括底板、伸縮機構、支撐臂、連接轉軸、支撐座、刻度標尺、插座安置板、插座、掛桿和配重砝碼等。底板用于穩定裝置，伸縮機構可調節裝置水平，支撐臂與連接轉軸連接，帶動支撐座旋轉，刻度標尺和配重砝碼用于測量力矩。

? 符合標準：該裝置依照GB4943.1、IEC62368-1、IEC60884-1、IEC60335-1等標準要求設計制作。
