GB4943.1-2022機械強度試驗要求
按照標準要求，產品的外殼或擋板要滿足一定的機械強度。本文整理了GB4943.1-2022標準附錄T關于機械強度的測試要求，
| 試驗項目 | 試驗要求 | 試驗條件/部位 |
| T2：10N定力試驗 | 將10N士1N恒定力施加到受試元器件或部件上，短時間保持大約5s | 內部元器件 |
| T3：30N定力試驗 | 使用標準里規定的圖V1或圖V的直的非鉸接式試具來進行試驗，施加30N士3N力，短時間保持大約5s | 可觸及的防火外殼/擋板 |
| T4：100N定力試驗 | 通過對外部外殼上直徑為30mm圓形平面施加100N士10N恒定力來進行試驗，短時間保持大約5s力依次施加到頂部、底部和側面。 | 外殼或擋板是可觸及的，并且用作可攜帶式設備/手持式設備/直插式設備的安全防護 |

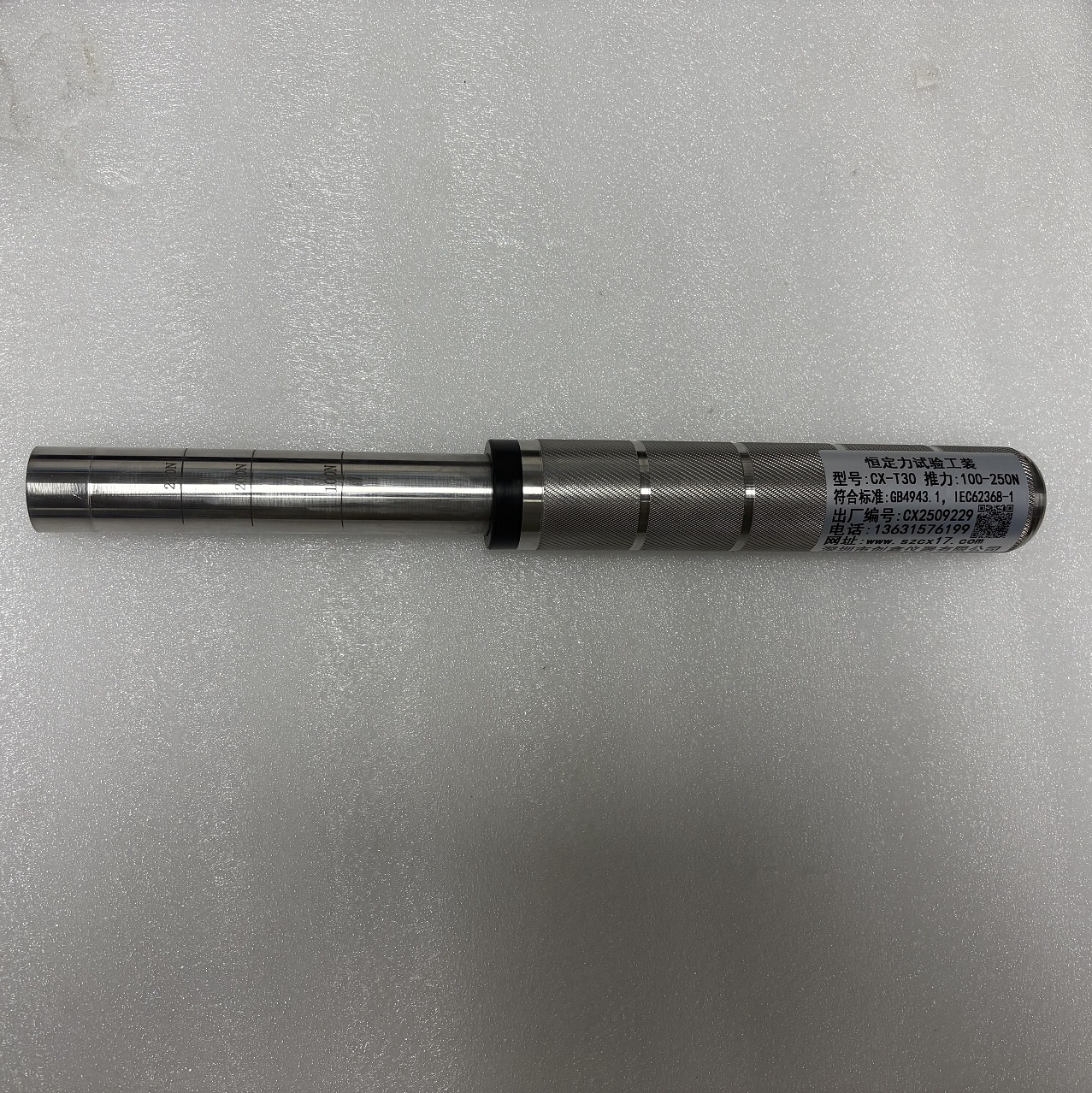

| T5：250N定力試驗 | 通過對外部外殼上直徑為30mm圓形平面施加250N士10N恒定力來進行試驗，短時間保持大約5s力依次施加到頂部、底部和側面。 | 可觸及的用作安全防護的外殼/擋板 |
| T6：外殼沖擊試驗（鋼球沖擊試驗裝置裝置 | 樣品取完整的外殼或能代表其最大未加強區域的部分，按其正常位置支撐好。用一個直徑為50mm士1mm、質量為500g士25g、光滑的實心鋼球進行以下試驗: --對水平表面鋼球由靜止從距樣品垂直距離為1300mm士10mm處自由落到樣品上; --對垂直表面，將鋼球用線繩懸吊起來，并使其像鐘擺一樣，從垂直距離為1300mm士10mm處擺落到樣品上來施加水平?jīng)_擊。 評估僅用作防火防護外殼的部件時，按上述試驗進行，但垂直距離為410mm士10mm。 水平?jīng)_擊試驗可以在垂直或傾斜的表面上模擬進行，把樣品與正常位置成90°安裝，然后進行垂直沖擊試驗來代替擺錘試驗。 | 駐立式設備/嵌裝式設備的可觸及外殼 |
| T 跌落試驗 | 一個完整設備的樣品以可能產生最不利結果的位置跌落到水平表面上來進行跌落試驗，樣品要承受三次這樣的沖擊。跌落高度應如下: --對臺式設備和可移動式設備，750mm士10mm； --對手持式設備、直插式設備和可攜帶式設備，1000mm士10mm;--對僅用作臺式設備和可移動式設備的防火防護外殼的部件，350mm士10mm: --對僅用作手持式設備、直插式設備和可攜帶式設備的防火防護外殼的部件500mm士10mm；水平面由至少13mm厚的硬木安裝在兩層膠合板上組成,每層膠合板的厚度為18mm士2mm，然后放在混凝土或等效的非彈性地面上。 | 手持式設備/直插式設備/可攜帶式設備/可移動式設備 |
