技術文章
GB/T4208與IEC60529標準之間的關系
IEC 60529標準，全稱《防護等級（IP代碼）標準》，是由國際電工委員會（IEC）制定的一項標準，主要用于定義電氣設備外殼對固體異物和水的防護能力。該標準的目的是為制造商、測試機構和用戶提供一個統一的、可量化的評估框架，用于評定電氣設備的防護等級
一、IP代碼結構
IP代碼是由IEC 60529標準規定的電氣設備外殼防護等級代碼，全稱為"International Protection Marking"。它由以下幾個部分組成：
1.1 IP基本結構
IP 2 3 C H
│ │ │ │ │
│ │ │ │ └── 補充字母(可選)
│ │ │ └──── 附加字母(可選)
│ │ └────── 第二數字（防水）
│ └──────── 第一數字（防塵）
└────────── 代碼字母
IP是固定標識，表示"防護等級"
第一個數字（0-6）表示防止固體異物進入設備內部的防護等級。
第二個數字（0-8）表示設備外殼對水的防護等級。
附加字母（如A、B、C、D等）用于描述附加的防護標準，在特定應用場合下。
1.2 第一特征數字(0-6)，第二特征數字(0-8)
1.3 附加字母(可選)
用于說明對觸及危險部件的防護等級：
A：防止手背觸及
B：防止手指觸及
C：防止工具觸及
D：防止導線觸及
1.4 補充字母(可選)
提供額外信息：
H：高壓設備
M：運動部件測試時防水
S：靜止部件測試時防水
W：惡劣天氣條件下測試
1.5 常見標識示例
IP20：防止手指觸及，無防水功能
IP65：完全防塵，防止低壓水射流
IP67：完全防塵，可短時間浸水
IP68：完全防塵，可長期浸水
IP44：防止1mm以上固體，防潑水
IP55：防塵，防水射流
、防止接觸危險部件測試（第12章）
3.1 測試工具（12.1節）

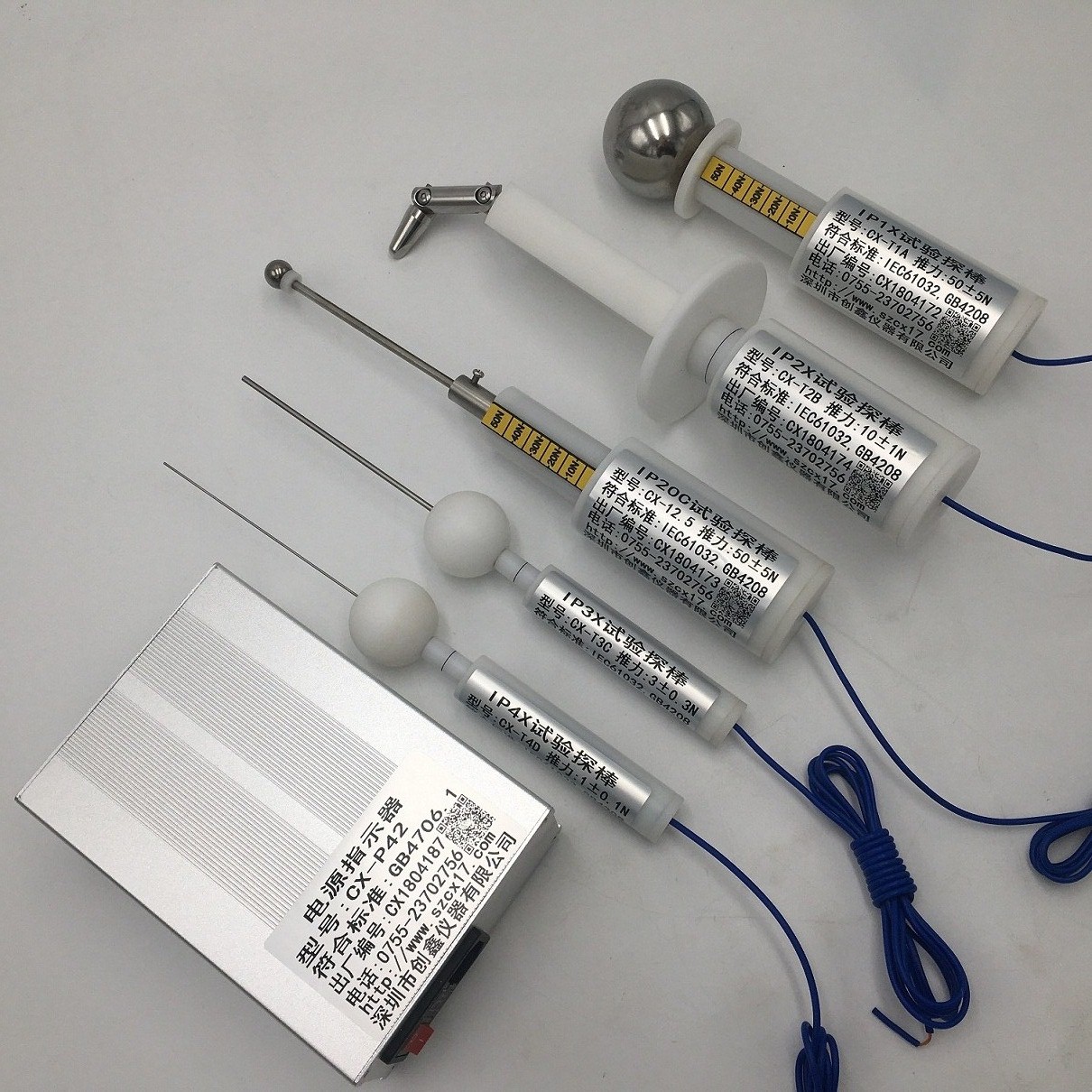

標準規定了不同特征數字對應的訪問探頭：
直徑50mm的球形探頭（代表手背）
關節測試指（代表手指）
直徑2.5mm的測試棒（代表工具）
直徑1.0mm的測試線（代表導線）
3.2 測試條件（12.2節）
具體測試要求：
探頭測試力度：
50mm球形探頭：50N ± 10%
關節測試指：10N ± 10%
2.5mm測試棒：3N ± 10%
1.0mm測試線：1N ± 10%
低壓設備測試：
工作電壓不超過1000V AC或1500V DC
需接入40-50V電源
與探頭串聯接入指示燈
設備內部移動部件：如可能，應緩慢運行
3.3 驗收條件（12.3節）
分為三類驗收標準：
低壓設備（12.3.1）：
探頭不得接觸危險帶電部件
使用探頭測試時指示燈不應亮起
高壓設備（12.3.2）：
必須能承受規定的介電強度測試
保持足夠的電氣間隙
機械危險部件（12.3.3）：
探頭不得接觸危險的機械部件
使用信號電路時指示燈不應亮起
3.4 重要性說明：這些測試確保：
人員安全：防止意外接觸危險部件
設備保護：驗證外殼的防護能力
安全距離：確保足夠的安全間隙
四、防止固體異物進入測試（第13章）
4.1 測試裝置和條件（13.4節）

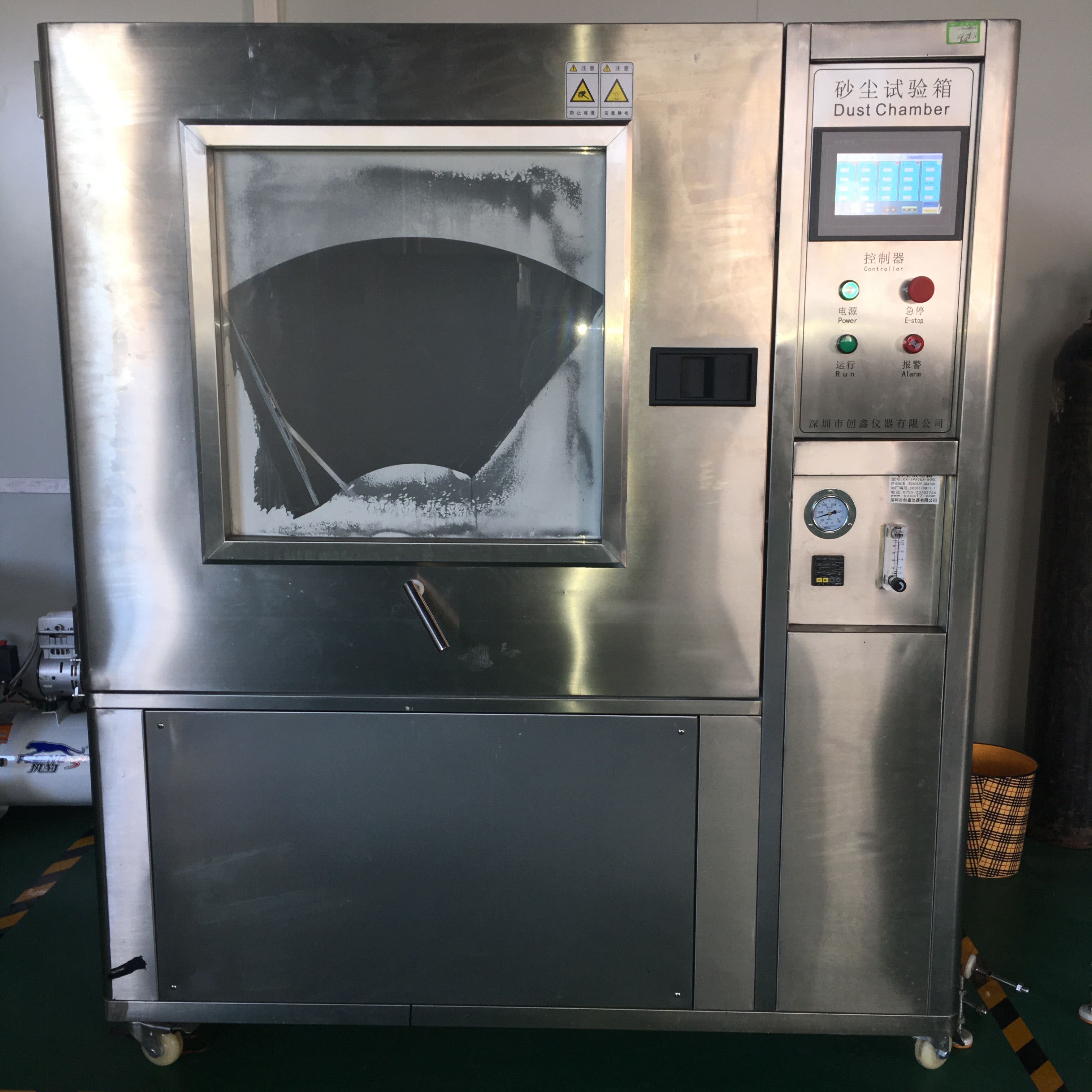

使用標準中圖所示的防塵試驗箱
粉塵要求：
網絲直徑：50μm
網格間隙：75μm
使用滑石粉
粉塵必須通過方孔篩網：
用量：2kg/m3試驗箱體積
每份滑石粉最多使用20次試驗
IP68防水等級測試項目與試驗設備介紹
