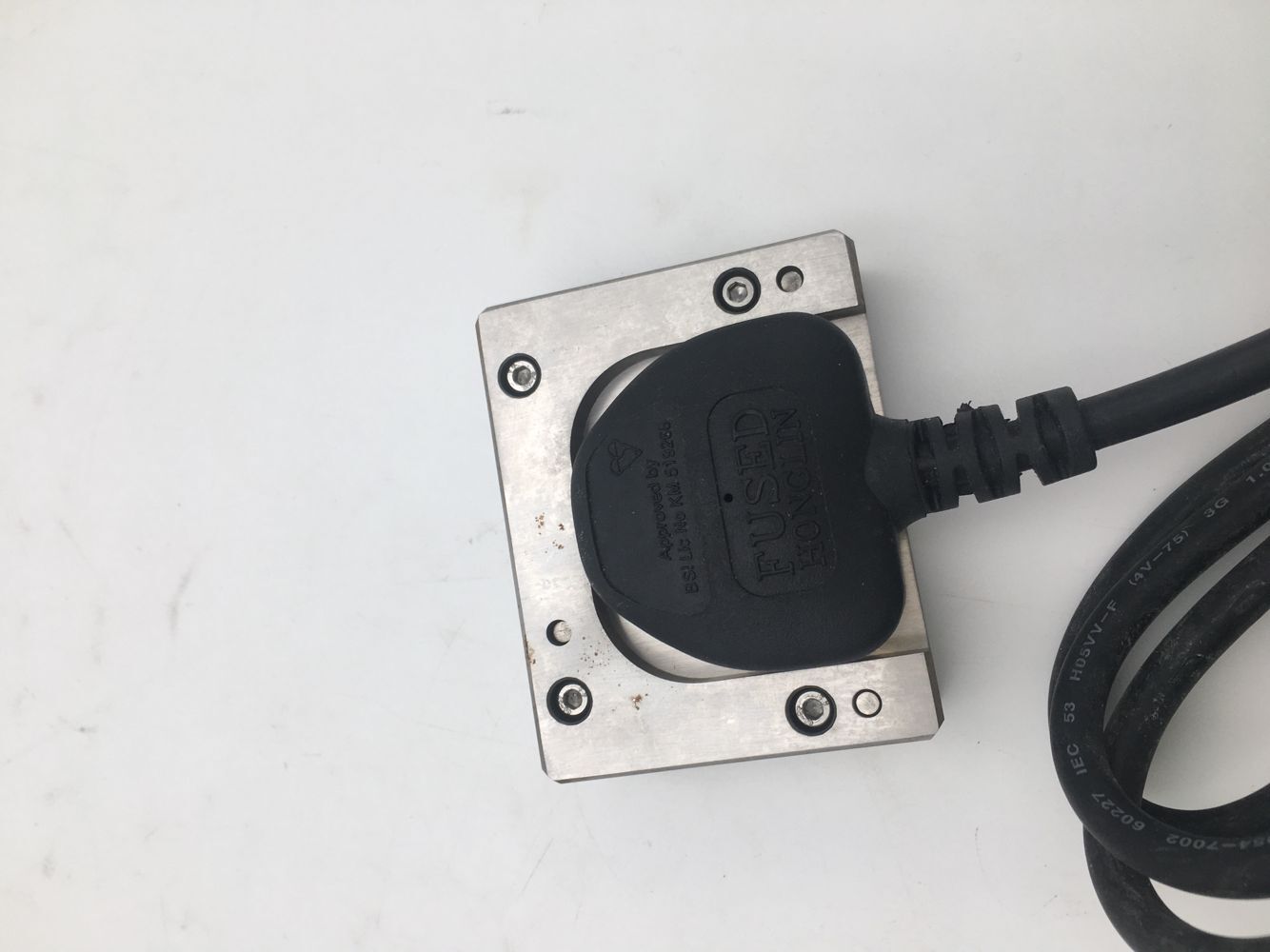

BS1363-Fig5英標插頭標準量規是用于檢驗英標插頭是否符合BS1363標準要求的工具，以下是其詳細介紹：

? 用途：主要用于測試和檢驗英標插頭的結構和尺寸是否符合BS1363標準，確保插頭在電氣連接和機械性能方面的安全性和可靠性，適用于電子產品、電器設備、插頭插座等相關領域。

? 特點：量規的尺寸、公差、材料、硬度、表面粗糙度等均符合BS1363標準要求。通常采用硬度大于50HRC的材料制成，具有較小的熱膨脹系數，以保證尺寸和公差的穩定可靠。

? 使用方法：將插頭插入量規，使插頭與量規的配合表面相互平行，相線和插頭中心進入量規的距離不得超過2mm。當在垂直于配合表面的方向施加不超過10N的力時，插頭應能完全進入量規，無需額外施加力使其與量規齊平。

? 檢驗項目

? 插針長度：確保插頭插針的長度符合標準規定，以保證與插座的良好接觸。

? 插針相對位置：檢驗各插針之間的相對位置是否準確，避免出現插針偏移導致無法正常插入插座或接觸不良的情況。

? 插頭結合面：檢查插頭與插座接觸的結合面是否平整、光滑，以及尺寸是否符合要求，以確保插頭與插座之間的連接緊密、可靠。
