符合標準：GB2099.1-2008第24.19及25.4條及圖38、IEC60884-1圖38等

用途：用于考核電器附件及明裝式安裝盒在受熱情況下的耐壓性能

試樣范圍：移動式插座的蓋、電器附件及明裝式安裝盒

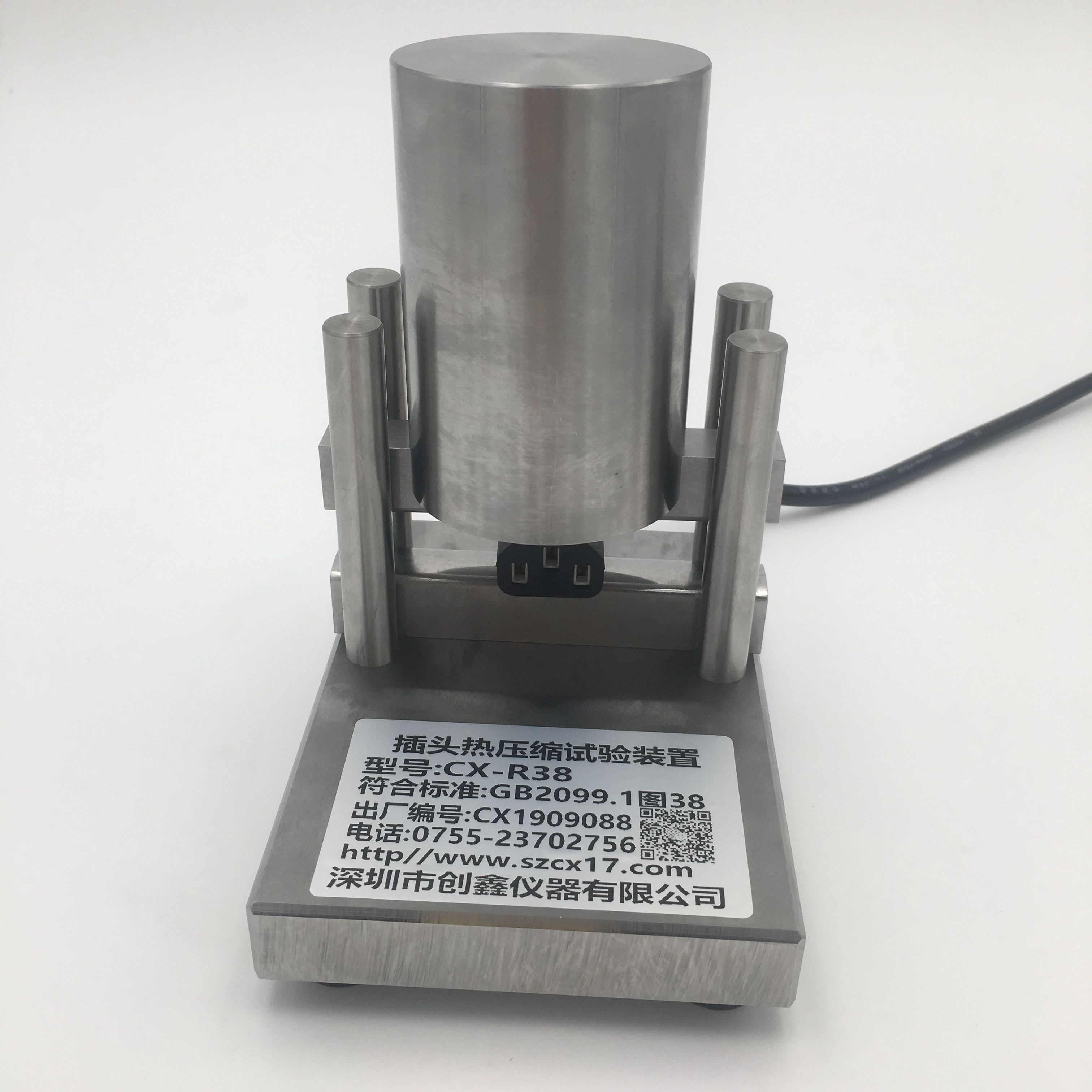

結構及功能：熱壓縮試驗裝置由移動壓塊、固定壓塊、導軌支架及砝碼組成。做電器附件及明裝式安裝盒的受熱耐壓試驗時，應配合高溫箱使用。

技術參數：

1、 壓塊具有一個半徑為R25mm的圓柱形表面，菱角倒圓R2.5mm

2、 砝碼重量為20N

3、 試驗時間：移動式插座的蓋為25±5°試驗1min, 電器附件及明裝式安裝盒在

80±2°試驗1W

使用方法：

首次使用前，請先熟悉相關標準，以便更有效、正確地使用該試驗裝置并完成試驗。

在使用前，請按標準要求進行試樣預處理。

將固定壓塊D（小）放置在導軌之間（窄邊），圓柱面朝上，將樣品橫放在固定壓塊上，然后將移動壓塊U（大）圓柱面朝下地置于樣品上，最后將砝碼放在移動壓塊上，試驗時間為1小時。

四．注意事項：

夾塊應壓在樣品正常使用時所抓的部位上，夾塊的中心線盡量與這個部位的中心重合。
