GB4706.1j電器溫升測試角的銅片要求

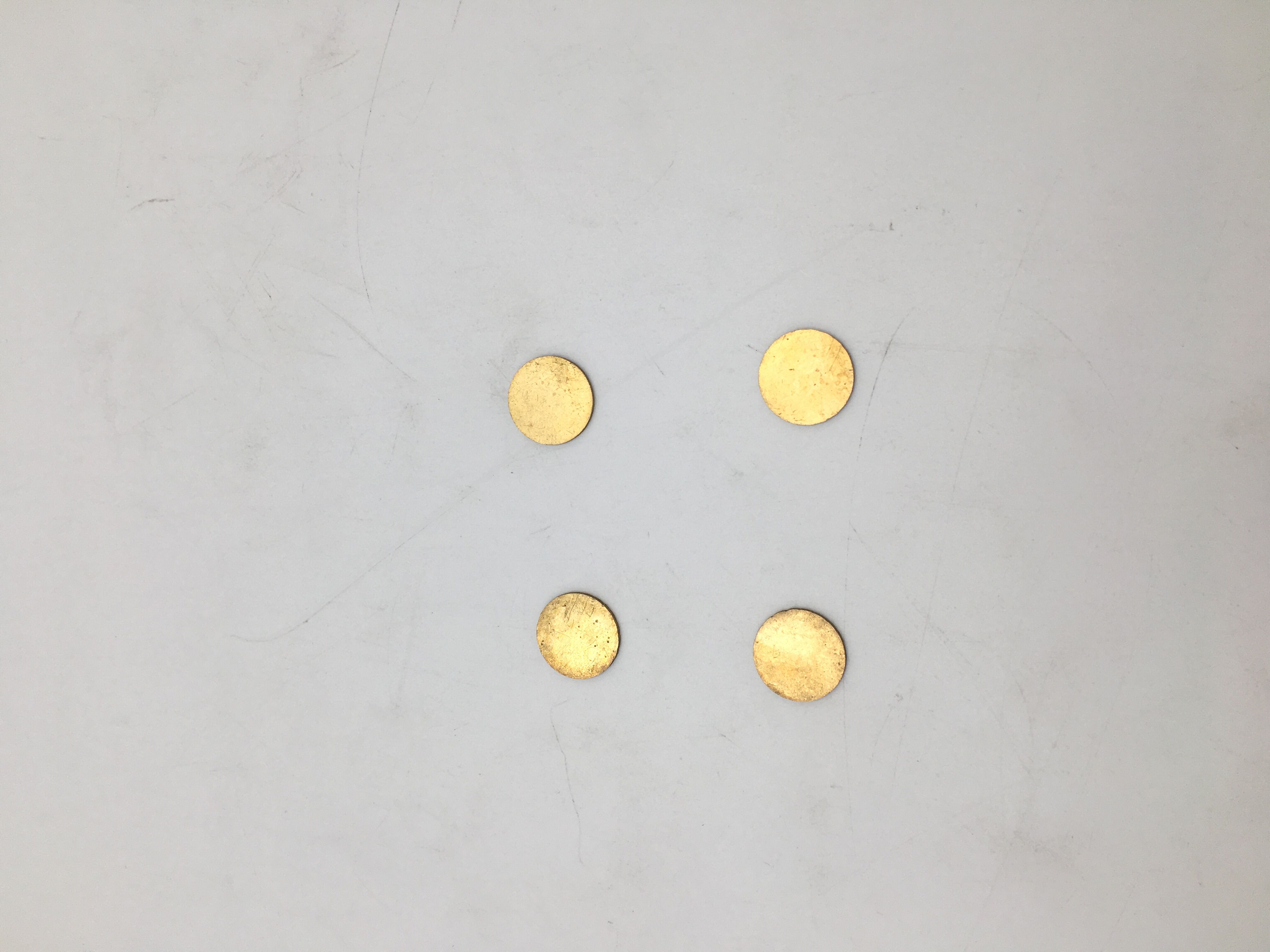

GB4706.1溫升測試銅片 測試角測溫銅片
制作標準：
依據GB4706.1-2005（IEC60335-1:2004)第11章“發熱”的測試要求設計制造的。
用途：
該產品的適用于GB4706等標準中所描述的測試角測溫銅片。
產品特點：
產品采用黃銅材料制作，線切割加工，產品尺寸精準。
主要技術參數：
|
直徑 |
Φ15mm |
|
厚度 |
1mm |
|
材質 |
黃銅 |
|
安裝位置 |
20mm厚度膠合板 |
|
使用環境 |
按照GB4706標準要求 |
|
安裝方法 |
使用開孔器在膠合木板上鉆Φ15 深度1mm沉孔，用熱電偶絲與銅片背面爆牢，熱電偶絲穿過通孔，銅片使用膠水或其它固定方式與測試角沉孔固定，并將其測試面用黑漆噴黑。 |
