對防塵、防固體異物進入外殼內的防護
對防塵、防固體異物進入外殼內部的防護等級由第一位特征數字規定

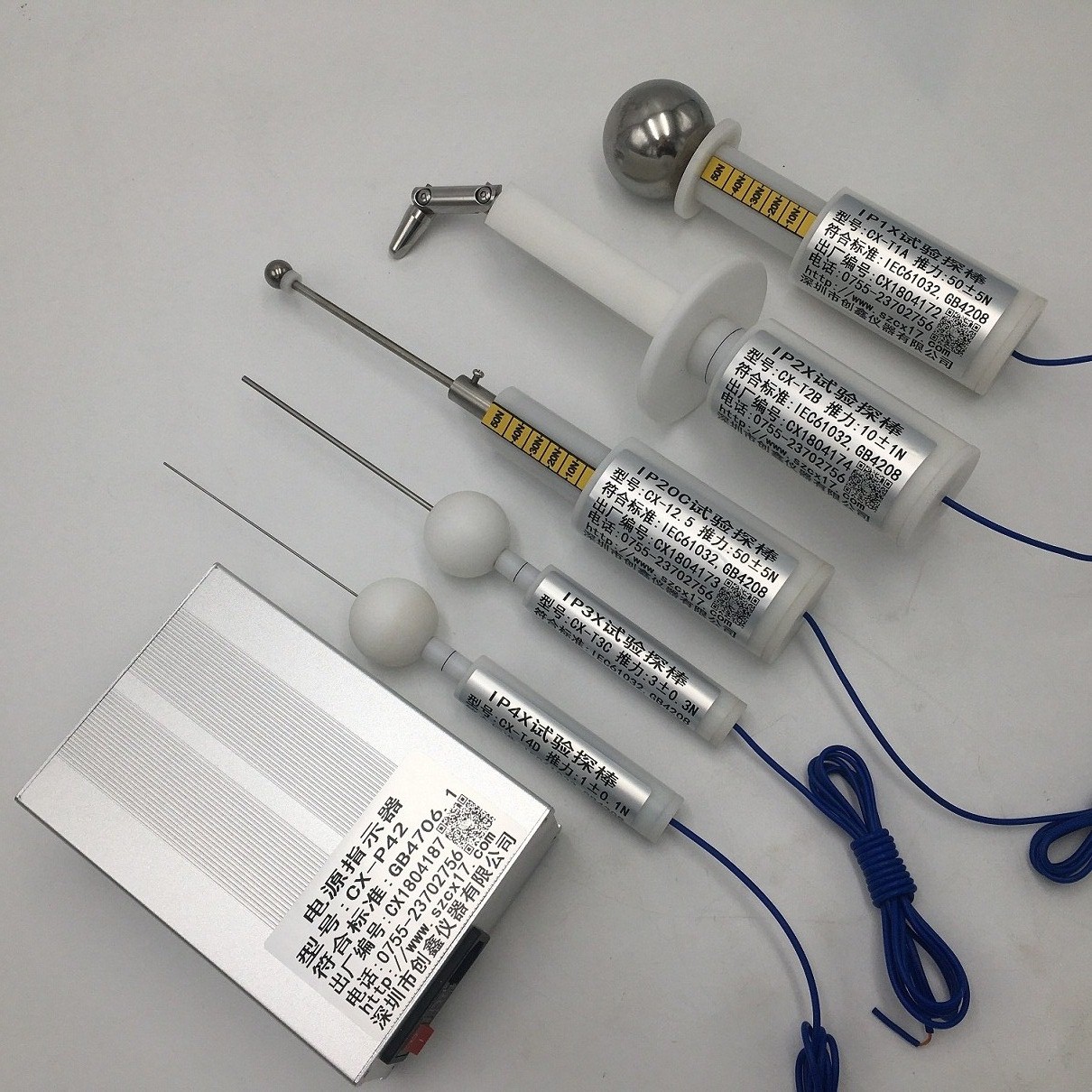

1、表示對手背接近危險部件的防護，試驗要求使用50±5N的力，使用直徑50mm的球形試驗器具不應完全進入設備外殼內部；
2、是對手指接近危險部件的防護，試驗要求使用30±3N的力，使用直徑12.5mm球形試驗器具完全進入設備外殼內部；
3、表示對于工具接近危險部件的防護，試驗要求使用3±0.3N的力，使用直徑2.5mm試驗器具不應完全進入設備外殼內部。
4、表示對于金屬線接觸危險部件的防護，試驗要求1±0.1N的力，使用直徑1.0mm試驗器具不應完全進入設備外殼內部；
5、表示對粉塵的防護，試驗要求粉塵進入設備外殼內部不得影響設備的正常運行和安6、表示無粉塵的進入設備外殼內部。
對于1、2、3、4的接受條件是試驗器具不能通過任何開口進入被試設備內部。
對于5和6防塵試驗，應在粉塵試驗箱中進行，粉塵使用滑石粉，粉塵的用量為每立方米試驗箱容積使用2kg，滑石粉循環使用的次數不得超過20次。
粉塵試驗時首先要確定被試設備的外殼類型。外殼類型分為一類和二類，一類外殼的設備正常工作時內部氣壓低于周圍大氣壓，一般內部氣壓低是由于熱循環效應引起的。二類外殼的設備內部氣壓與周圍大氣壓一致。對于一類外殼的測試，被試設備應連接真空泵將實驗箱內的空氣利用壓差抽入設備內，抽氣量為80倍的設備外殼容積，任何情況下壓差不得超過2kPa，試壓最短時間2小時，最長時間8小時。對于二類外殼不需要抽真空，試驗時間為8小時。
1、表示對手背接近危險部件的防護，試驗要求使用50±5N的力，使用直徑50mm的球形試驗器具不應完全進入設備外殼內部；
2、是對手指接近危險部件的防護，試驗要求使用30±3N的力，使用直徑12.5mm球形試驗器具完全進入設備外殼內部；
3、表示對于工具接近危險部件的防護，試驗要求使用3±0.3N的力，使用直徑2.5mm試驗器具不應完全進入設備外殼內部。
4、表示對于金屬線接觸危險部件的防護，試驗要求1±0.1N的力，使用直徑1.0mm試驗器具不應完全進入設備外殼內部；
5、表示對粉塵的防護，試驗要求粉塵進入設備外殼內部不得影響設備的正常運行和安6、表示無粉塵的進入設備外殼內部。
對于1、2、3、4的接受條件是試驗器具不能通過任何開口進入被試設備內部。
對于5和6防塵試驗，應在粉塵試驗箱中進行，粉塵使用滑石粉，粉塵的用量為每立方米試驗箱容積使用2kg，滑石粉循環使用的次數不得超過20次。
粉塵試驗時首先要確定被試設備的外殼類型。外殼類型分為一類和二類，一類外殼的設備正常工作時內部氣壓低于周圍大氣壓，一般內部氣壓低是由于熱循環效應引起的。二類外殼的設備內部氣壓與周圍大氣壓一致。對于一類外殼的測試，被試設備應連接真空泵將實驗箱內的空氣利用壓差抽入設備內，抽氣量為80倍的設備外殼容積，任何情況下壓差不得超過2kPa，試壓最短時間2小時，最長時間8小時。對于二類外殼不需要抽真空，試驗時間為8小時。
