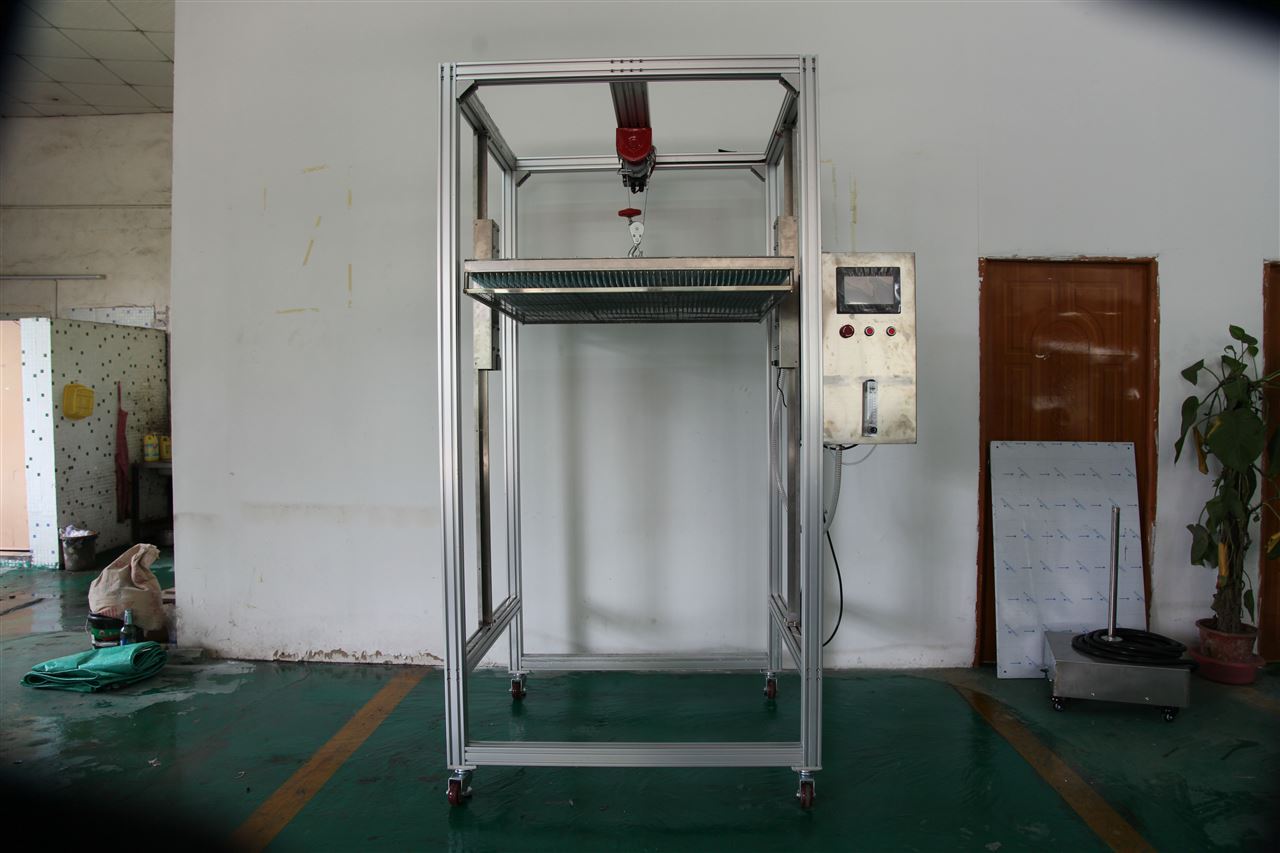

IPX1淋雨試驗房,滴水試驗裝置主要用于考核電工電子、機房機柜、汽車部件產品外殼、密封件在防水試驗后，或者在試驗期間是否能保證該設備及元器件良好的工作性能及試驗后的狀態。同時產品在運輸過程或使用中可能受到侵水的影響，為產品技術標準提供引用依據。

適用以自然條件為基礎所進行的人工淋雨試驗，不考慮試件的高溫及雨水溫度溫差所引進的大量進水。

淋雨試驗房模擬自然界的中雨至特大暴雨的雨水環境。

淋雨試驗房能夠連續運行至少一周。

淋雨試驗房配備工業風扇，模擬自然界中刮風的現象。

試驗標準

GB/T4942.2/93   （外殼防護等級(IP代碼)）

GB/T 2423.38-08 （電工電子產品環境試驗-----水試驗方法）

GJB 150.8A-2009 軍用裝備實驗室環境試驗方法

GB4208-2008 GB 4208-2008 外殼防護等級(IP代碼)

GB7000.1-2007、GB12085.6-1989《低壓電器外殼防護等級》

IEC60529:2001

使用條件

1）保證設備正常使用性能的環境條件：環境溫度：≤45℃。

2）周圍不應有高濃度粉塵、易燃易爆氣氛存在。

3）電壓AC 380V±10V；頻率 50Hz±1%；三相五線制。

4）地面承重及要求：場地地面承重要求≥2000kg/㎡（針對樓上場地，非常重要），地面要求平整。

5）通道要求：按技術方案書中試驗箱外形尺寸能夠通過。（非常重要）

6）滿足設備裝機容量等一切要求。

序號

項目

內容

1

滴水盤

滴水盤高度升降范圍

600～2600mm

滴水盤針頭孔徑

直徑：1.0 ㎜

水滴直徑

0.5～4.5mm（隨流量變化而變化）

滴水盤孔位分布

網格線狀20mm～25.4mm間隔

滴水盤高度

300mm

滴水盤尺寸

2000mm×2000mm

降雨量

大暴雨-特大暴雨 105.0 - 169.9mm

2

圓形轉臺

轉臺尺寸

直徑1800mm

轉臺轉速

1r/3min (可調)

轉臺承重

＞1.5t

轉臺軌道

擺管淋雨噴水試驗機的主要配置
