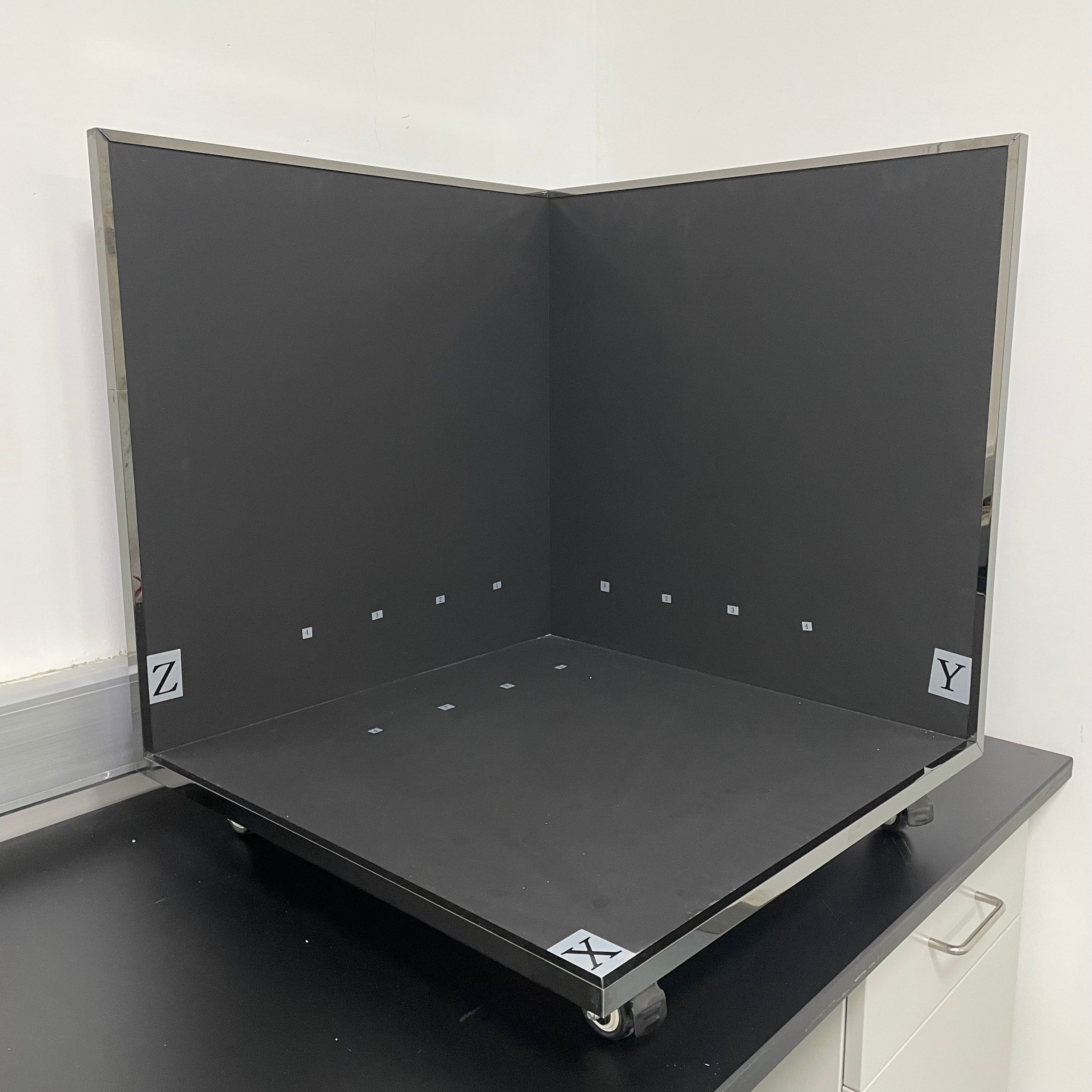

溫升測試角的連接方法

溫升測試角主要是評價產品的發熱所造成的不良影響，避免過熱和著火危險的發生。

發熱所造成的影響有以下幾方面：

a.影響絕緣的使用壽命（絕緣使用溫度超過額定值8℃，其壽命將縮短一半）

b.影響電氣元件的正常使用

c.塑料受熱變形（影響電氣間隙）

d.外表面溫度過高（燙傷）

e.造成周圍環境過熱。

溫升測試角樣品狀態

溫升測試角對不同的器具規定了不同的狀態。

 a.手持式器具：按正常使用位置，懸掛在靜止空氣中；

 b.嵌裝式器具：嵌入溫升測試角內，嵌入程度根據器具的使用狀態；

 c.電熱器具：置于溫升測試角內，放置方法與器具使用方式有關；

 d.電動器具：置于測試支架上，放置方式與器具使用方法有關。

溫升測試角測量部位

 所有列入GB 4706.1表3范圍內的溫度全部都要測量，除器具不適用的測量點外。

 對必須拆卸器具才能安裝熱電偶的，在器具裝配復原后，應再一次測量輸人功率，以檢查裝配是否正確。

溫升測試角工作時間

有三種可能的工作時間：

 a.短時工作制：溫度試驗按額定工作時間運行結束時測量溫度。

 b.連續工作制：溫度試驗按連續運行直至達到穩定狀態為止。

 c.斷續工作制：按連續工作循環運行直至穩定狀態為止。

溫升測試角技術性能指標

基本簡介：

1、測試角是根據國家標準GB4706.1-2005（IEC60335-1:2004)第11章“發熱”的測試要求設計制造的。

2、測試角主要用于為各種電工、電器產品的溫升測試提供符合標準要求的環境條件進行溫升測試．可按實際被測試樣品定做不同分布規格、測溫點數量及外形尺寸的測試角。

技術參數：

1、尺寸：1.2米X 1.2米X2米（高）

2、熱電偶：直徑小于0.3mm的熱電偶，K型

3、熱電偶布置：全部引出在一個接線排上（或選配熱電偶插頭及插座）

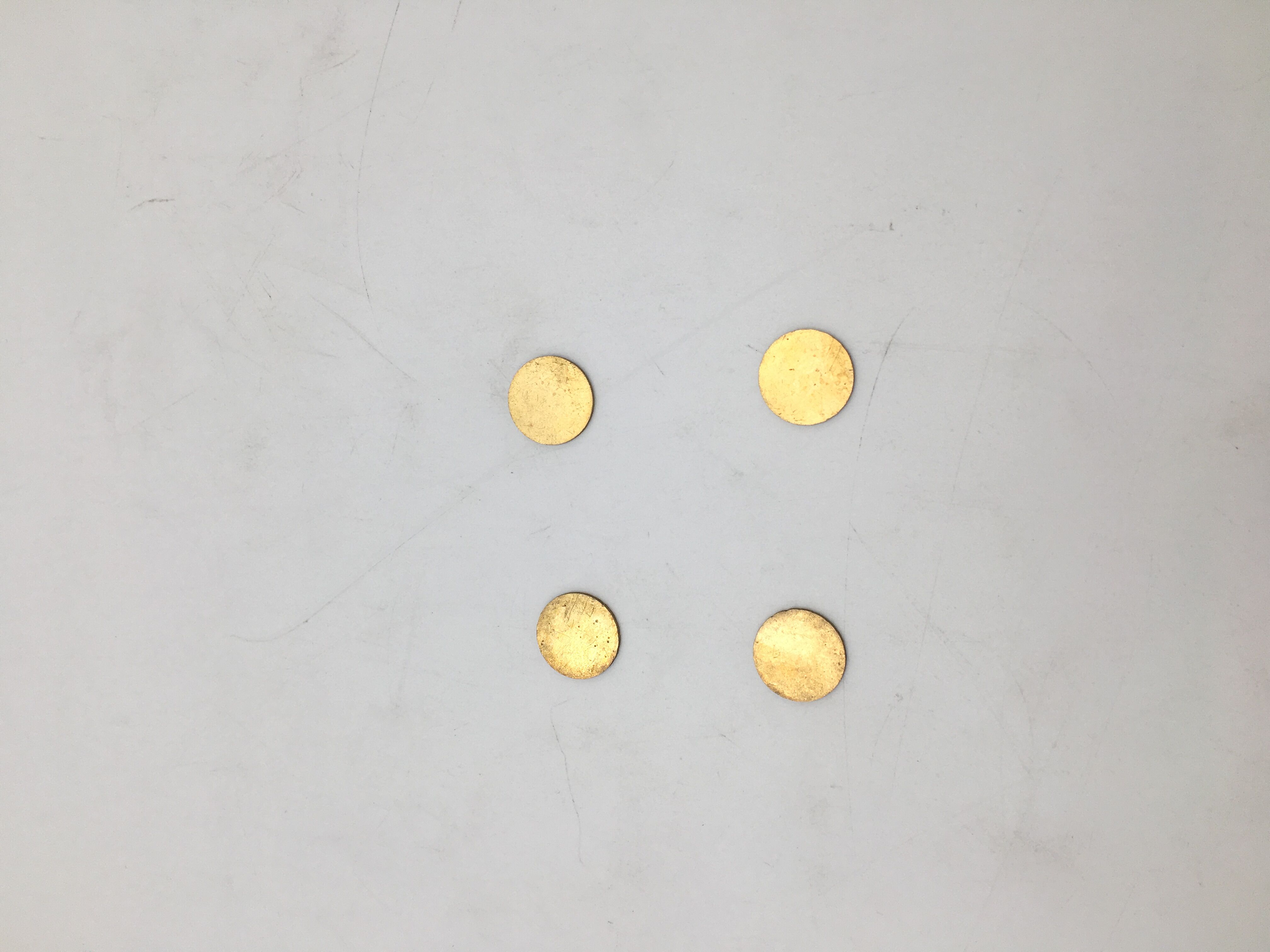

4、測溫銅片：直徑15mm,厚度1mm黃銅片

5、測溫點數：底部布滿點（121點），兩個側面（1.2米到底部（各121點），

6、測溫點布置：100X100mm

7、膠合板：厚度約20mm膠合板，正面涂無光黑漆，背面貼灰色膠片板
