IPX34花灑淋雨與擺管淋雨試驗的區別與應用

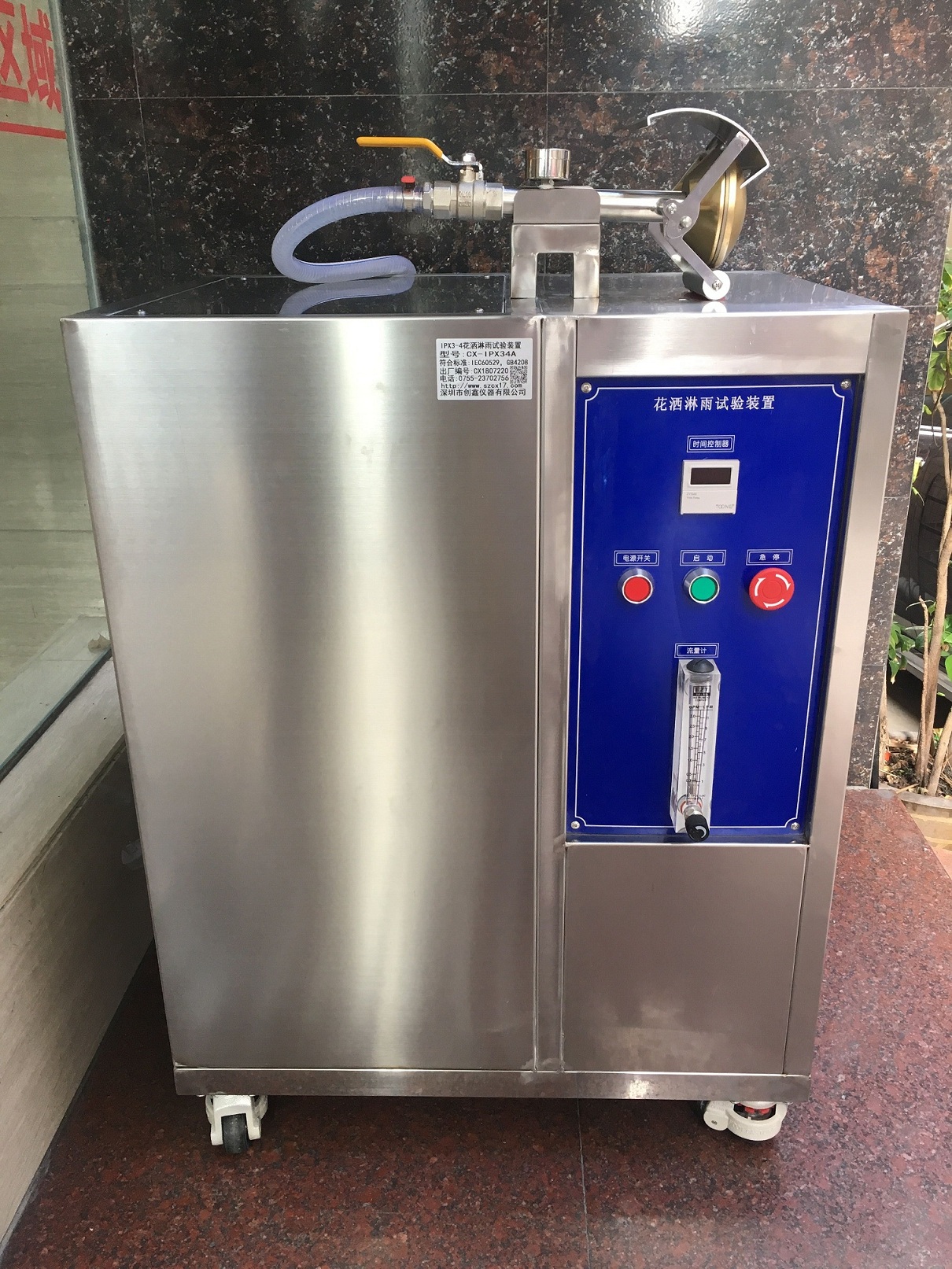

IPX34花灑噴頭式淋水試驗

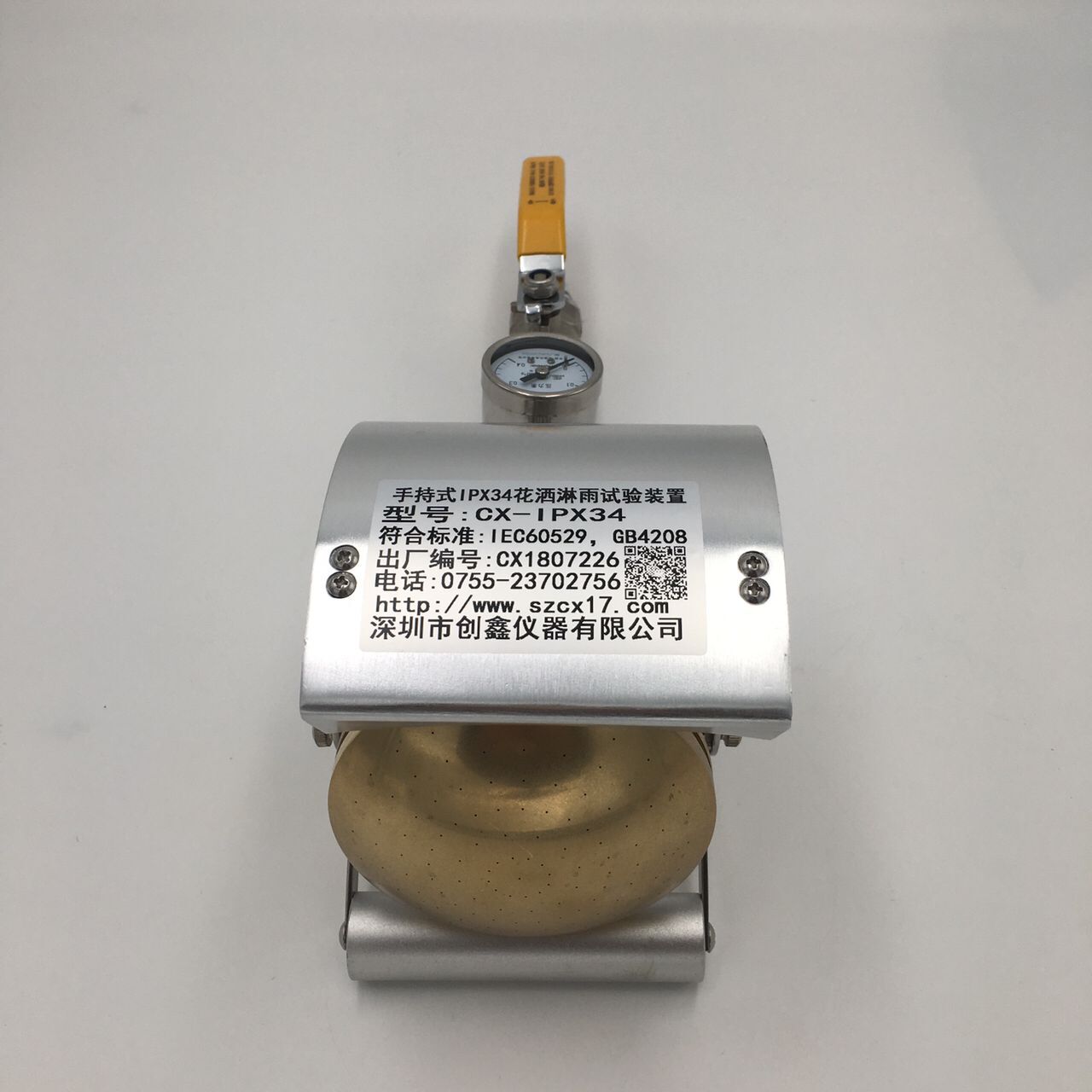

試驗設備：手持式淋水濺水試驗裝置

試樣放置：使試驗頂部到手持噴頭噴水口的平行距離在 300mm 至 500mm 之間

試驗條件：試驗時應安裝帶平衡重物的擋板，水流量為 10 L/min

試驗時間：按被檢樣品外殼表面積計算，每平方米為 1 min (不包括安裝面積)，最少 5 min

IPX3擺管淋水試驗試驗方法：

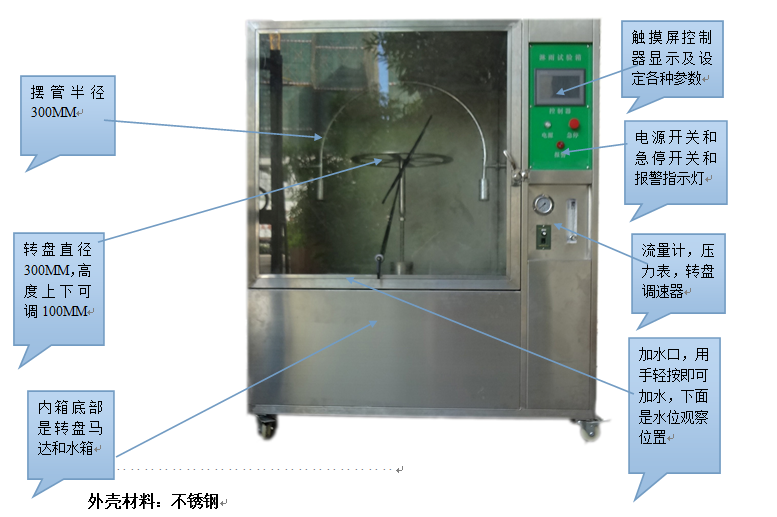

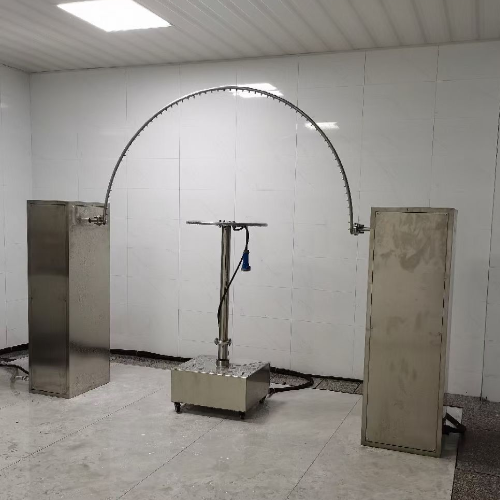

試驗設備：擺管式淋水濺水試驗裝置

試樣放置：選擇適當半徑的擺管，使樣品臺面高度處于擺管直徑位置上，將試樣放在樣臺上，使其頂部到樣品噴水口的距離不大于 200mm ，樣品臺不旋轉。

試驗條件：水流量按擺管的噴水孔數計算，每孔為 0.07 L/min ，淋水時，擺管中點兩邊各 60° 弧段內的噴水孔的噴水噴向樣品。被試樣品放在擺管半圓中心。擺管沿垂線兩邊各擺動 60°，共 120°。每次擺動(2×120°) 約 4s

試驗時間：連續淋水 10 min


IPX34花灑噴頭式濺水試驗

試驗條件：拆去設備上安裝帶平衡重物的擋板，其余與上述 IPX 3 之 b 款均相同;

試驗時間：與上述 IPX 3 之 b 款均相同， 即按被檢樣品外殼表面積計算，每平方米為 1 min (不包括安裝面積) 最少 5min

IPX4擺管式濺水試驗

試驗方法：

試驗條件： 除后述條件外，與上述 IPX 3 之 a 款均相同;噴水面積為擺管中點兩邊各 90°弧段內噴水孔的噴水噴向樣品。被試樣品放在擺管半圓中心。擺管沿垂線兩邊各擺動 180°，共約 360°。每次擺動 (2×360°) 約 12s
