JP柜做IK機械碰撞測試需要達到什么標準

我們都知道ik等級是焦耳為單位的擺錘自由落體撞擊來決定的，具體的參照標準，JP柜外殼對外界機械碰撞的防護等級(ik代碼 )。

在ik等級標準里ik10球重量為5kg，從20厘米的高度沖擊而下。iec62262(規定做ik防護等級測試時如何安裝被測物，通風條件要求，沖擊錘數量及分布和每個等級對應的沖擊錘)，iec60068-2-75(gb2423.55)標準下關于JP柜ik測試的應用。這些相關標準主要是規范JP柜在做ik防護等級測試的相關測試步驟和使用方法，最終達到檢測產品是否合格的要求。

本標準的目的是規定:

a)電器設備外殼為保護內部設備因受到機械碰撞而產生有害影響所具備的防護

b)防護等級的標志;

c)每種標志的要求;

d)為確認外殼是否符合本標準的要求而應進行的試驗。

ik代碼的應用通常，防護等級適用于整體外殼。如外殼的某些部分具有不同的防護等級，則應對其相應的防護等級進行標志。

標志 如有關產品委員會決定要求標志ik代碼，則應在其有關的產品標準中詳細地規定標志要求。 如適用，產品標準也應規定在下述情況下所采用的標志方法: -—同一外殼某一部分的防護等級不同于其他部分; —安裝狀態將影響外殼防護的等級。

JP柜機械碰撞試驗臺主要特點：

1、 擺錘沖擊高度。

2、 根據不同的沖擊能量，可以更換不同的擺錘、調節不同的沖擊高度。

3、 擺錘為手動釋放。

5、 系統集成化程度高，操作便捷，有效減少產品占地面積。

6、擺桿角度：0-90°可調，刻度顯示；

7、擺桿長度：1000㎜；

8、配置錘頭： 20錘頭各一個；

9、沖擊試驗高度：200-600mm,可調

機械碰撞試驗臺技術指標

1、碰撞能量：20J、

2、擺桿長度：1000mm

3、外形尺寸：高3.3m，寬1.2m，長1.5m

4、設備平臺架尺寸：1600×1460×750mm

5、檢測對象最大尺寸  1200×1200×2200mm

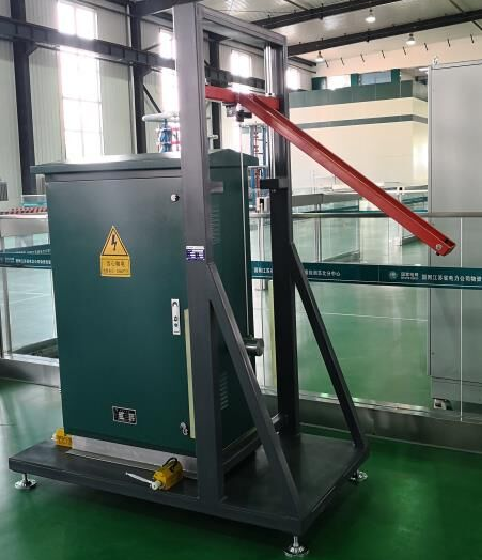

機械碰撞試驗臺參考圖片
